Radio
Component ID: 218
Component : RADIO
Connector:
Name : RADIO
Color : DK. GRAY
# of pins : 22
Qualifier : (BASE)
Pin Circuit Description
1 A118 20RD/OR FUSED B(+)
2 F316 20PK/OR FUSED ACCESSORY RELAY OUTPUT
3 E12 18OR/GY PANEL LAMPS DRIVER
4 - -
5 - -
6 - -
7 X202 18DG/VT RADIO RIGHT AUDIO (+)
8 X292 18DG/GY RADIO RIGHT AUDIO (-)
9 X291 18GY/YL RADIO LEFT AUDIO (+)
10 X201 18GY/VT RADIO LEFT AUDIO (-)
11 Z514 18BK/LG GROUND
12 - -
13 X60 18GY/OR ANTENNA SIGNAL
14 D25 20WT/VT PCI BUS
15 - -
16 - -
17 - -
18 X205 18GY/LG -
19 X295 18GY/DG -
20 X296 18DG/GY -
21 X206 18DG/LG -
22 - -
Component Location - 14
Component Location - 15
Component Location - 16
Component Location - 32
Component Location - 33

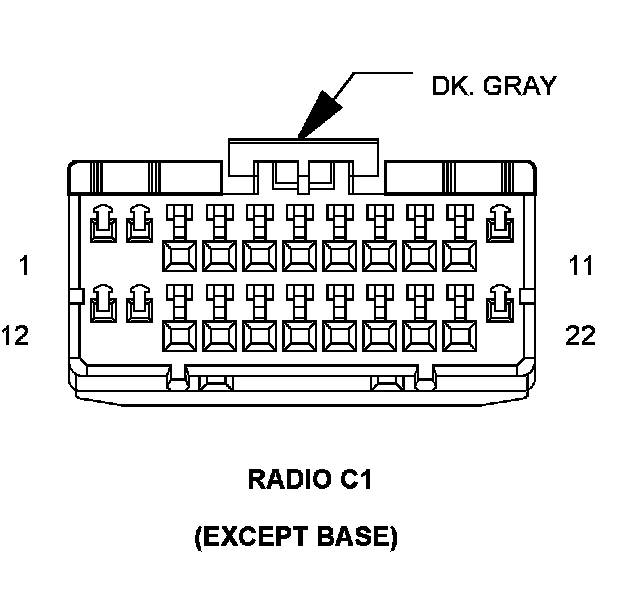

Connector:
Name : RADIO C1
Color : DK. GRAY
# of pins : 22
Qualifier : (EXCEPT BASE)
Pin Circuit Description
1 A118 20RD/OR FUSED B(+)
2 F316 20PK/OR FUSED ACCESSORY RELAY OUTPUT
3 E12 18OR/GY PANEL LAMPS DRIVER
4 - -
5 - -
6 - -
7 X54 20GY RADIO RIGHT AUDIO (+)
8 X56 20GY/BR RADIO RIGHT AUDIO (-)
9 X55 20DG/BR RADIO LEFT AUDIO (-)
10 X53 20DG RADIO LEFT AUDIO (+)
11 Z514 18BK/LG GROUND
12 - -
13 X60 18GY/OR ANTENNA SIGNAL
14 D25 20WT/VT PCI BUS
15 - -
16 - -
17 - -
18 - -
19 - -
20 - -
21 - -
22 - -
Component Location - 14
Component Location - 15
Component Location - 16
Component Location - 32
Component Location - 33

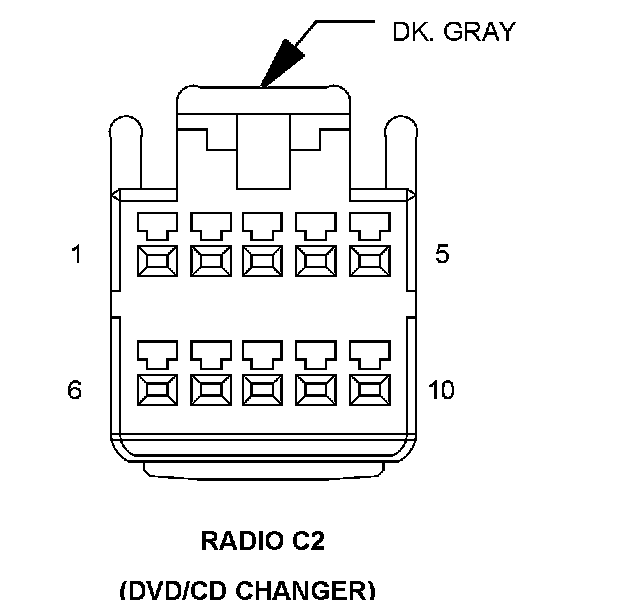

Connector:
Name : RADIO C2
Color : DK. GRAY
# of pins : 10
Qualifier : (DVD/CD CHANGER)
Pin Circuit Description
1 X40 22GY/WT AUDIO OUT RIGHT
2 X140 22GY/OR COMMON AUDIO
3 X207 22SHLD SHIELD
4 D25 20WT/VT PCI BUS
5 X112 20DG/GY IGNITION RUN/ACC SIGNAL
6 X41 22DG/WT AUDIO OUT LEFT
7 - -
8 - -
9 - -
10 - -
Component Location - 14
Component Location - 15
Component Location - 16
Component Location - 32
Component Location - 33

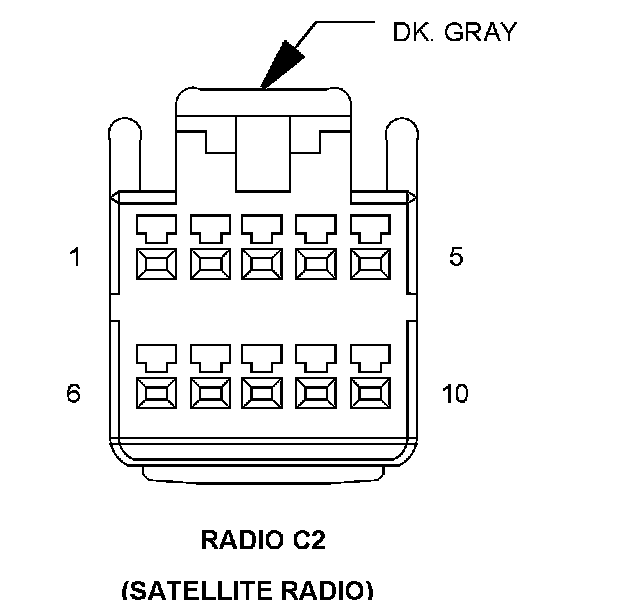

Connector:
Name : RADIO C2
Color : DK. GRAY
# of pins : 10
Qualifier : (SATELLITE RADIO)
Pin Circuit Description
1 X416 22GY/WT AUDIO MUX RIGHT
2 X916 22GY/OR AUDIO RETURN
3 X407 22SHLD SHIELD
4 D25 20WT/VT PCI BUS
5 X112 20DG/GY IGNITION RUN/ACC SIGNAL
6 X417 22DG/WT AUDIO MUX LEFT
7 Z141 20BK/TN GROUND
8 - -
9 E14 20OR/TN PANEL LAMPS DRIVER
10 X160 20GY/YL FUSED B(+)
Component Location - 14
Component Location - 15
Component Location - 16
Component Location - 32
Component Location - 33

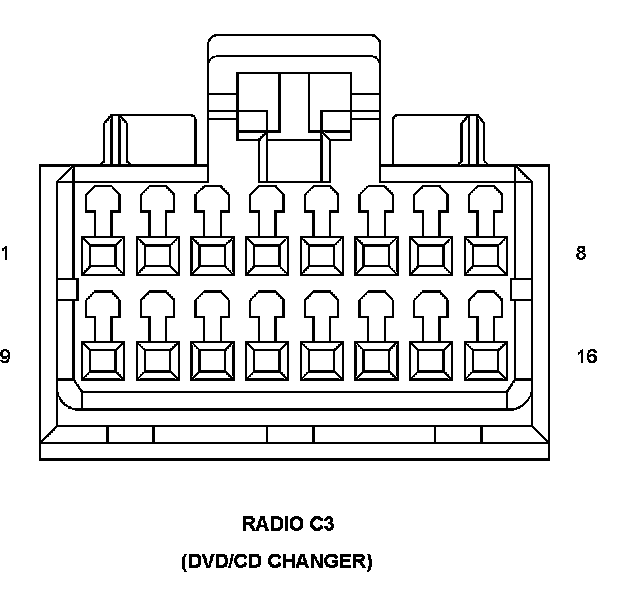

Connector:
Name : RADIO C3
Color :
# of pins : 16
Qualifier : (DVD/CD CHANGER)
Pin Circuit Description
1 - -
2 - -
3 - -
4 - -
5 X961 22GY/WT HEADPHONE AUDIO SIGNAL LEFT
6 - -
7 X915 22GY/LB VIDEO CONTROL
8 X515 22GY/OR VIDEO SIGNAL
9 - -
10 - -
11 - -
12 X962 22DG/WT HEADPHONE AUDIO SIGNAL RIGHT
13 X960 22GY/OR HEADPHONE AUDIO SIGNAL RIGHT
14 - -
15 X555 22VT/OR -
16 X955 22 SHIELD
Component Location - 14
Component Location - 15
Component Location - 16
Component Location - 32
Component Location - 33
