Shift Solenoid: Diagrams




Component ID: 347
Component : TRANSMISSION SOLENOID ASSEMBLY

Connector:
Name : TRANSMISSION SOLENOID ASSEMBLY
Color : BLACK
# of pins : 13




Pin Circuit Description
1 20BK N3 INPUT SPEED SENSOR
2 20DG/YL MODULATION PRESSURE SOLENOID CONTROL
3 20WT N2 INPUT SPEED SENSOR
4 20BL/YL TEMP SENSOR P/N SWITCH
5 - -
6 18RD SOLENOID SUPPLY VOLTAGE
7 20BL/DG SENSOR SUPPLY VOLTAGE
8 20GY/DG 2-3 SOLENOID CONTROL
9 20GY/VT 3-4 SOLENOID CONTROL
10 20DG SHIFT PRESSURE SOLENOID CONTROL
11 20GY/BK TCC SOLENOID CONTROL
12 20BR SENSOR GROUND
13 20GY/RD 1-2/4-5 SOLENOID CONTROL

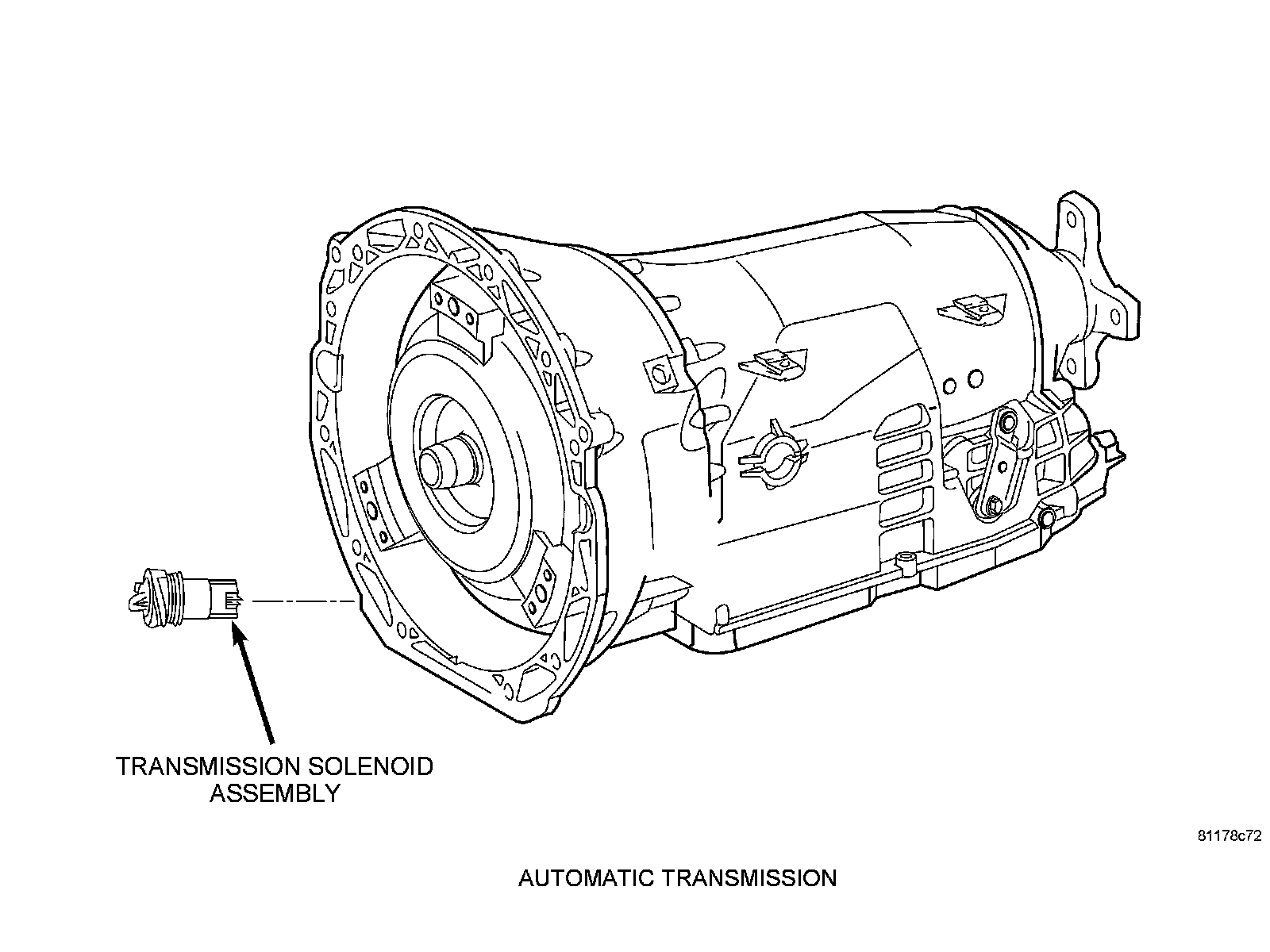

Component Location - 11
