Relay Control Module




Component ID: 243
Component : RELAY CONTROL MODULE

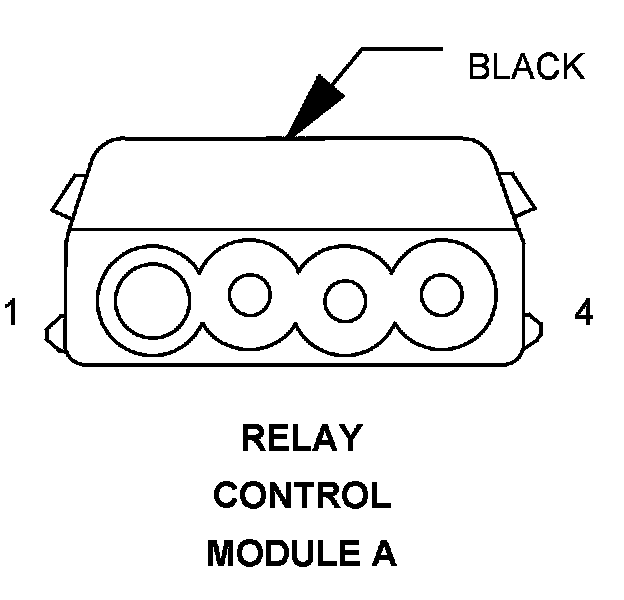

Connector:
Name : RELAY CONTROL MODULE A
Color : BLACK
# of pins : 4




Pin Circuit Description
1 20BR/VT AIR PUMP RELAY CONTROL
2 16RD/BL FUSED ENGINE CONTROL RELAY OUTPUT
3 16RD/DG FUSED ENGINE CONTROL RELAY OUTPUT
4 12RD/WT AIR PUMP RELAY OUTPUT

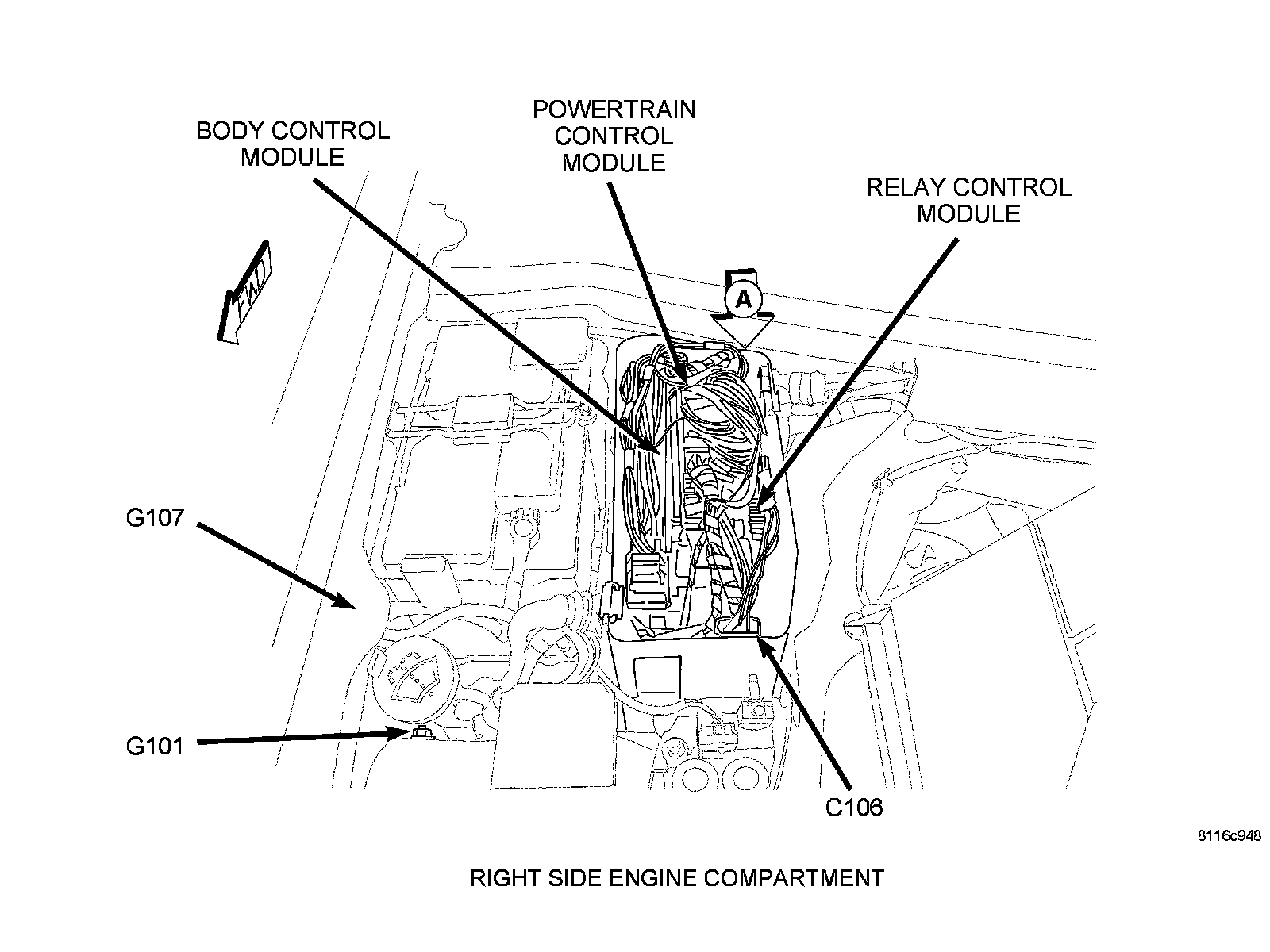

Component Location - 1




Component Location - 4






Connector:
Name : RELAY CONTROL MODULE B
Color : BLACK
# of pins : 5




Pin Circuit Description
1 12RD FUSED B(+)
2 12RD FUSED B(+)
3 14RD/DG FUEL PUMP RELAY OUTPUT
4 14RD FUSED B(+)
5 18BR GROUND

Component Location - 1




Component Location - 4

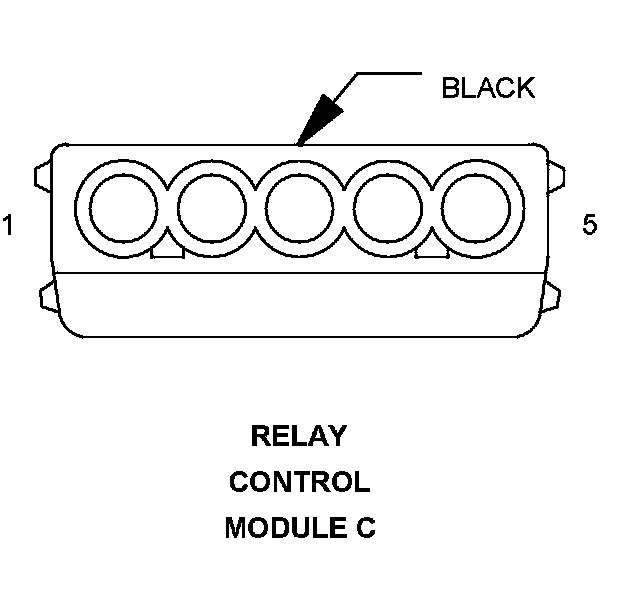

Connector:
Name : RELAY CONTROL MODULE C
Color : BLACK
# of pins : 5




Pin Circuit Description
1 - -
2 - -
3 - -
4 18RD/YL TRACTION SYSTEM RELAY OUTPUT
5 18RD/DG TRACTION SYSTEM RELAY OUTPUT

Component Location - 1




Component Location - 4

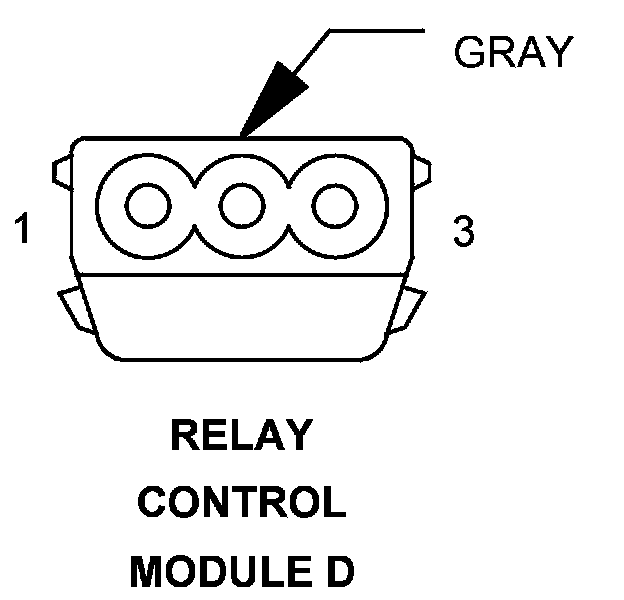

Connector:
Name : RELAY CONTROL MODULE D
Color : GRAY
# of pins : 3




Pin Circuit Description
1 20YL HORN RELAY CONTROL
2 18PK/RD FUSED IGNITION SWITCH OUTPUT
3 - -

Component Location - 1




Component Location - 4

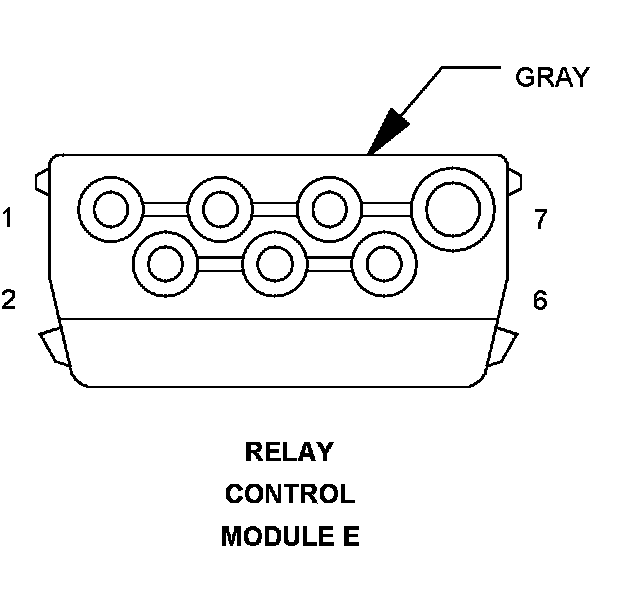

Connector:
Name : RELAY CONTROL MODULE E
Color : GRAY
# of pins : 7




Pin Circuit Description
1 16BK/PK FUSED HORN RELAY OUTPUT
2 20RD/WT FUSED IGNITION SWITCH OUTPUT
3 18BL/RD FUEL PUMP RELAY CONTROL
4 18BK/DG FUSED B(+)
5 16RD/DG FUSED ENGINE CONTROL RELAY OUTPUT
6 18RD/DG FUSED ENGINE CONTROL RELAY OUTPUT
7 - -

Component Location - 1




Component Location - 4
