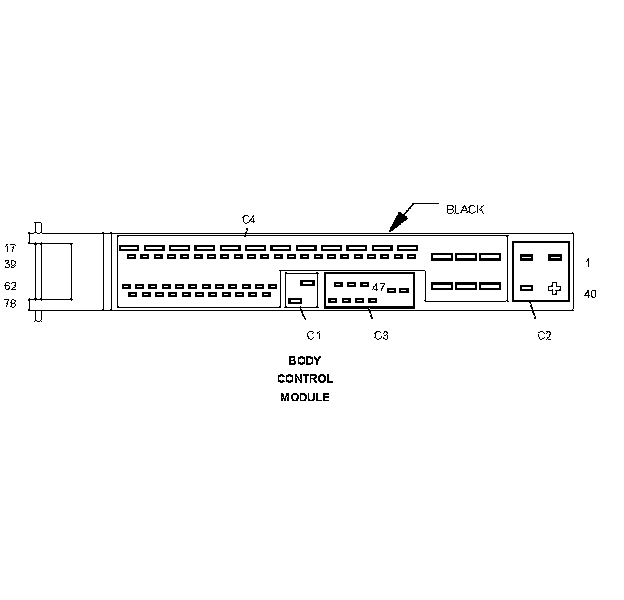

Body Control Module
Component ID: 18
Component : BODY CONTROL MODULE
Connector:
Name : BODY CONTROL MODULE C1
Color : BLACK
# of pins : 2
50 20RD 12 VOLT SUPPLY
67 20BR CONTROL MODULE COOLING FAN CONTROL
Component Location - 1
Component Location - 4
Connector:
Name : BODY CONTROL MODULE C2
Color : BLACK
# of pins : 4
Pin Circuit Description
1 14RD WIPER LOW SPEED CONTROL
2 14DG WIPER HIGH SPEED CONTROL
40 14WT WIPER PARK SWITCH SENSE
41 14BK 12 VOLT SUPPLY
Component Location - 1
Component Location - 4
Connector:
Name : BODY CONTROL MODULE C3
Color : BLACK
# of pins : 9
45 16BK/BL TURN SIGNAL MONITORED GROUND
46 16BK/YL HAZARD SWITCH SIGNAL
47 22DG/BL REAR DEFOGGER SWITCH SENSE
48 22DG/BK REAR DEFOGGER INDICATOR DRIVER
49 20WT/DG DOOR LOCK SWITCH MUX
63 16GY WASHER PUMP MOTOR CONTROL
64 - -
65 18BL WIPER SWITCH MUX
66 - -
Component Location - 1
Component Location - 4
Connector:
Name : BODY CONTROL MODULE C4
Color : BLACK
# of pins : 63
3 12PK/YL/DG FUSED IGNITION SWITCH OUTPUT
4 14RD/WT FUSED B(+)
5 12BR GROUND
6 - -
7 - -
8 - -
9 - -
10 14BK/WT RIGHT FRONT POWER WINDOW DRIVER (DOWN)
11 14DG/WT RIGHT FRONT POWER WINDOW DRIVER (UP)
12 14BK LEFT FRONT POWER WINDOW DRIVER (DOWN)
13 14DG LEFT FRONT POWER WINDOW DRIVER (UP)
14 16BR/WT REAR SPOILER DRIVER (UP)
15 16RD/WT REAR SPOILER DRIVER (DOWN)
16 - -
17 - -
18 18BL/BR DOME LAMP CONTROL
19 - -
20 - -
21 20BK/VT INSTRUMENT CLUSTER WAKE UP SIGNAL
22 - -
23 - -
24 - -
25 - -
26 - -
27 - -
28 20BR/GY SPOILER LIMIT SWITCH SIGNAL (UP)
29 20BR/YL SPOILER LIMIT SWITCH SIGNAL (DOWN)
30 20BK/DG ESP OFF SIGNAL
31 - -
32 - -
33 - -
34 20BK/WT SCI TRANSMIT
35 - -
36 - -
37 - -
38 20WT/BL RIGHT POWER WINDOW SWITCH SENSE
39 20DG/YL LEFT POWER WINDOW SWITCH SENSE
42 14BR GROUND
43 14BR GROUND
44 12RD/YL FUSED B(+)
51 - -
52 - -
53 - -
54 - -
55 22GY/BK DOOR UNLOCK SWITCH SENSE
56 20BL/DG WHEEL SPEED SENSOR OUTPUT
57 22BK/RD DOOR LOCK SWITCH SENSE
58 18PK/RD/BK FUSED IGNITION SWITCH OUTPUT
59 22GY/RD RKE STATUS OUTPUT
60 - -
61 16BR GROUND
62 20DG CAN B BUS (-)
62 22DG CAN B BUS (-)
68 20GY/WT REAR SPOILER DIAGNOSTIC LED CONTROL
69 - -
70 - -
71 20DG/WT REAR SPOILER SWITCH SENSE
72 - -
73 - -
74 20DG/WT WHEEL SPEED SENSOR OUTPUT
75 20RD/GY FUSED B(+)
76 - -
77 20BR GROUND
78 20WT CAN B BUS (+)
78 22WT CAN B BUS (+)
Component Location - 1
Component Location - 4
