C114
Component ID: 38

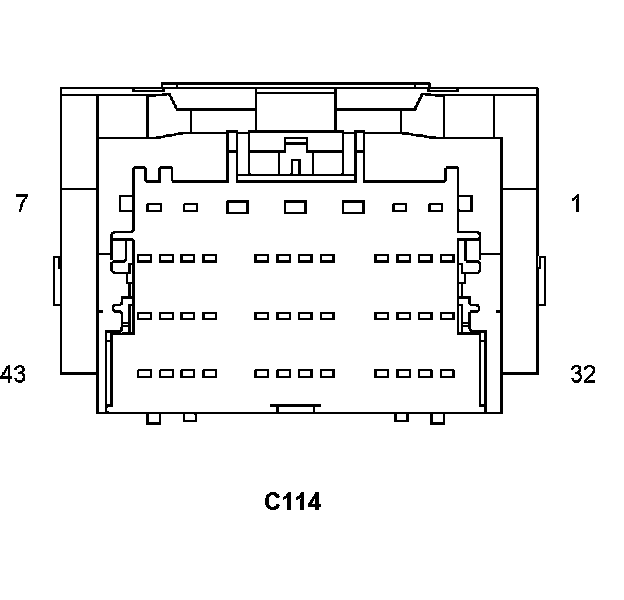

Component : C114
Connector:
Name : C114
Color :
# of pins : 43
Gender : FEMALE
Pin Description Circuit
1 FUSED B(+) (I.O.D.) A419 18RD/PK
2 - -
3 IGNITION SWITCH OUTPUT (RUN-START) F202 18PK/WT
4 BLOWER MOTOR CONTROL C7 12DB
5 - -
6 - -
7 FUSED B(+) (I.O.D.) A420 18RD
8 FUSED B(+) (I.O.D.) A412 20RD/GY
9 IGNITION SWITCH OUTPUT (RUN-START) F20 20PK
10 FUSED B(+) (I.O.D.) A411 20RD
11 STOP LAMP SWITCH OUTPUT L53 20DG/WT
12 CAN B BUS (-) D54 20WT
13 CAN B BUS (+) D55 20WT/OR
14 - -
15 - -
16 - -
17 FUSED B(+) (I.O.D.) A417 20RD/DB
18 FUSED IGNITION SWITCH OUTPUT (RUN) F929 20PK/DB
19 - -
20 DOOR LOCK POWER-FUSED B(+) A932 18RD/WT
21 FUSED B(+) A933 22RD/VT
22 - -
23 FUSED B(+) (I.O.D.) A415 20RD/LB
24 LEFT FRONT IMPACT SENSOR SIGNAL R79 20LB/VT
25 LEFT FRONT IMPACT SENSOR GROUND R81 20LB/WT
26 RIGHT FRONT IMPACT SENSOR SIGNAL R80 20VT/LB
27 RIGHT FRONT IMPACT SENSOR GROUND R82 20WT/LB
28 SIREN SIGNAL CONTROL D96 20WT/LB
29 - -
30 FUSED B(+) A935 20RD
31 FUSED B(+) A952 20RD/TN
32 FUSED IGNITION SWITCH OUTPUT (RUN-ACC) F986 20PK/LG
33 S/C SIGNAL 1 V71 20VT/OR
34 S/C SIGNAL 2 V72 20OR/VT
35 S/C SWITCH GROUND V937 20VT/BR
36 - -
37 DIAGNOSTIC CAN C (-) D71 20WT/DB
38 DIAGNOSTIC CAN C (+) D72 20WT/LB
39 COM-LIN TIRE PRESSURE MONITOR LAN D508 20WT/GY
40 - -
41 - -
42 - -
43 FUSED B(+) (I.O.D.) A413 20RD/BR
Component Location - 35
Component Location - 36
Fig. 36:
Component Location - 38
Fig. 38:
Component Location - 40
Fig. 40:
Component Location - 45
Component Location - 53

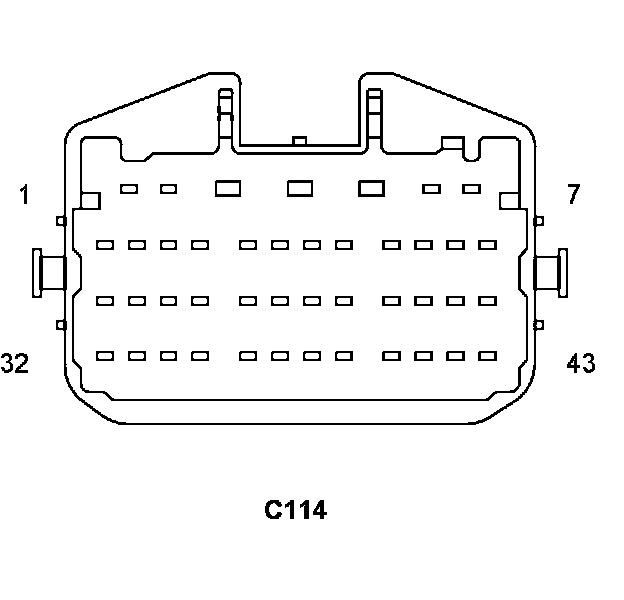

Connector:
Name : C114
Color :
# of pins : 43
Gender : MALE
Pin Description Circuit
1 FUSED B(+) (I.O.D.) A419 18RD/PK
2 - -
3 IGNITION SWITCH OUTPUT (RUN-START) F202 18PK/WT
4 BLOWER MOTOR CONTROL C7 12DB
5 - -
6 - -
7 FUSED B(+) (I.O.D.) A420 18RD
8 FUSED B(+) (I.O.D.) A412 22RD/GY
9 IGNITION SWITCH OUTPUT (RUN-START) F20 20PK
10 FUSED B(+) (I.O.D.) A411 20RD
11 STOP LAMP SWITCH OUTPUT L53 22DG/WT
12 CAN B BUS (-) D54 20WT
13 CAN B BUS (+) D55 20WT/OR
14 - -
15 - -
16 - -
17 FUSED B(+) (I.O.D.) A417 20RD/DB
18 FUSED IGNITION SWITCH OUTPUT (RUN) F929 20PK/DB
19 - -
20 DOOR LOCK POWER-FUSED B(+) A932 18RD/WT
21 FUSED B(+) A933 22RD/VT
22 - -
23 FUSED B(+) (I.O.D.) A415 22RD/LB
24 LEFT FRONT IMPACT SENSOR SIGNAL R79 20LB/VT
25 LEFT FRONT IMPACT SENSOR GROUND R81 20LB/WT
26 RIGHT FRONT IMPACT SENSOR SIGNAL R80 20VT/LB
27 RIGHT FRONT IMPACT SENSOR GROUND R82 20WT/LB
28 SIREN SIGNAL CONTROL D96 20WT/LB
29 - -
30 FUSED B(+) A935 20RD
31 FUSED B(+) A952 20RD/TN
32 FUSED IGNITION SWITCH OUTPUT (RUN-ACC) F986 20PK/LG
33 S/C SIGNAL 1 V71 20VT/OR
34 S/C SIGNAL 2 V72 20OR/VT
35 S/C SWITCH GROUND V937 20VT/BR
36 - -
37 DIAGNOSTIC CAN C (-) D71 22WT/DB
38 DIAGNOSTIC CAN C (+) D72 22WT/LB
39 COM-LIN TIRE PRESSURE MONITOR LAN D508 20WT/GY
40 - -
41 - -
42 - -
43 FUSED B(+) (I.O.D.) A413 20RD/BR
Component Location - 35
Component Location - 36
Fig. 36:
Component Location - 38
Fig. 38:
Component Location - 40
Fig. 40:
Component Location - 45
Component Location - 53
