Pressure Regulating Solenoid: Service and Repair
SOLENOID/PRESSURE SWITCH ASSYREMOVAL
NOTE: If solenoid/pressure switch assembly is being replaced, it is necessary to perform the TCM Quick Learn Procedure.
1. Disconnect battery negative cable.
2. Remove air cleaner assembly.
3. Disconnect solenoid/pressure switch assembly connector.
4. Disconnect input speed sensor connector.

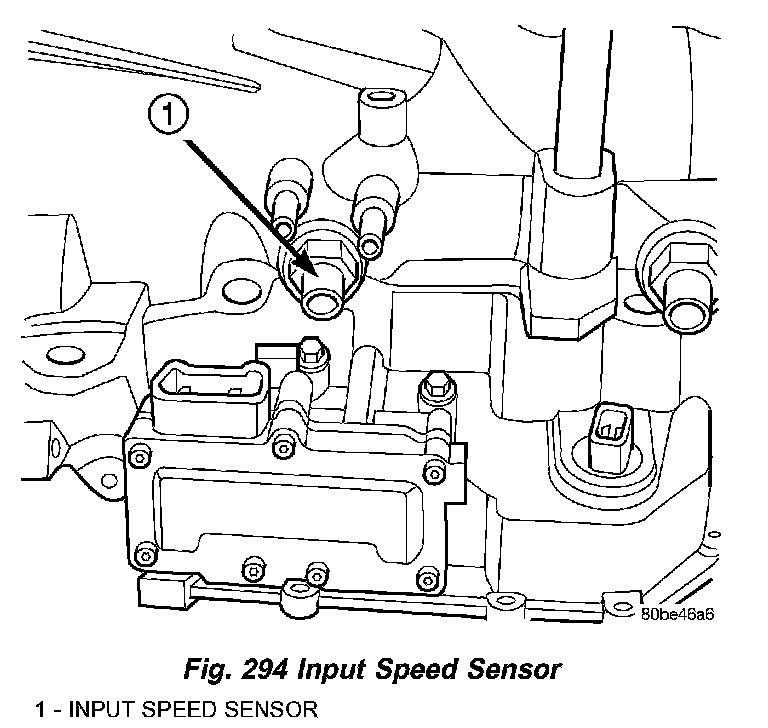

5. Remove input speed sensor (Fig. 294).

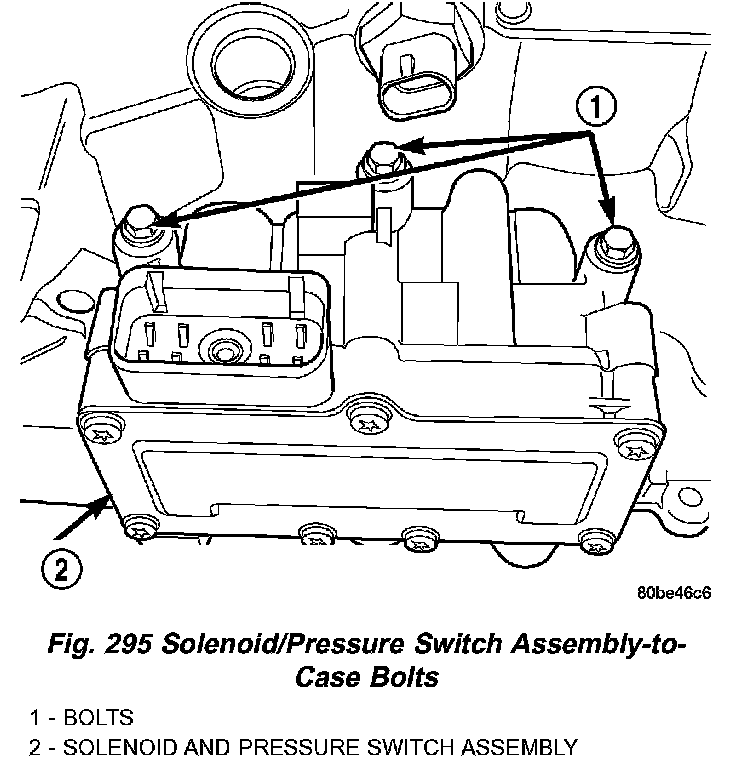

6. Remove three (3) solenoid/pressure switch assembly-to-transaxle case bolts (Fig. 295).

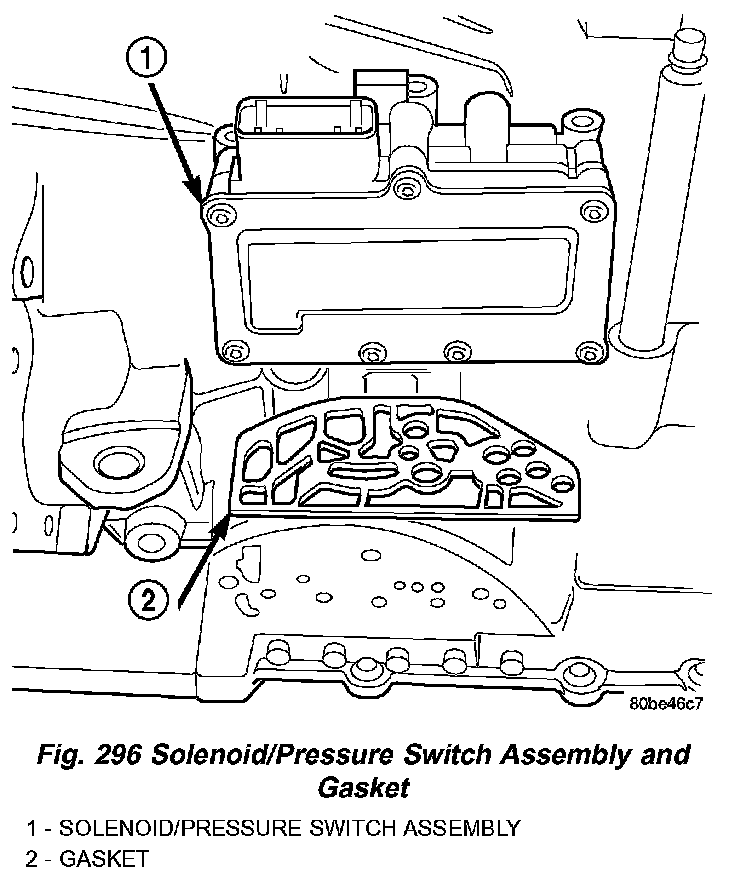

7. Remove solenoid/pressure switch assembly and gasket (Fig. 296). Use care to prevent gasket material and foreign objects from become lodged in the transaxle case ports.
INSTALLATION
NOTE: If solenoid/pressure switch assembly is being replaced, it is necessary to perform the TCM Quick Learn Procedure.
1. Install solenoid/pressure switch assembly and new gasket to transaxle (Fig. 296).
2. Install and torque three (3) bolts (Fig. 295) to 13 Nm (110 in. lbs.).
3. Install input speed sensor (Fig. 294) and torque to 27 Nm (20 ft. lbs.).
4. Connect input speed sensor connector.
5. Install solenoid/pressure switch 8-way connector and torque to 4 Nm (35 in. lbs.).
6. Install air cleaner assembly.
7. Connect battery negative cable.
8. If solenoid/pressure switch assembly was replaced, perform TCM Quick Learn procedure.
