System Specifications
Cylinder HeadGasket Thickness (Compressed) 1.78 mm (0.070 in.)
Valve Seat Angle 45-45.5°
Valve Seat Runout (Max.) 0.051 mm (0.002 in.)
Valve Seat Width-Intake 0.75-1.25 mm (0.0295-0.0492 in.)
Valve Seat Width-Exhaust 1.25-1.75 mm (0.0492-0.0689 in.)
Guide Bore Diameter (Std.) 6.975-7.00 mm (0.2746-0.2756 in.)
Valve Guide Height * 9.5-10.5 mm (0.3740-0.4134 in.)
Camshaft Sprocket Bolt-Right Side 102 Nm +1/4 Turn (75 ft. lbs.) + 1/4 turn
Camshaft Sprocket Bolt-Left Side 115 Nm (85 ft. lbs.) + 1/4 turn
Camshaft Thrust Plate Bolts 28 Nm (250 in. lbs.)
* Measured from cylinder head surface
Cylinder head must be flat within:
Standard dimension = less than 0.05 mm (0.002 in.)
Service Limit = 0.2 mm (0.008 in.)
Grinding Limit = Maximum of 0.2 mm (0.008 in.) is permitted.
Cylinder Head Bolts (Fig. 15)
Using the 4 step torque-turn method, tighten according to the following torque values in sequence:
Step 1: All to 61 Nm (45 ft. lbs.)
Step 2: All to 88 Nm (65 ft. lbs.)
Step 3: All (again) to 88 Nm (65 ft. lbs.)
Step 4: + 90° Turn Do not use a torque wrench for this step.
Cylinder Head Cover Bolts 12 Nm (105 in. lbs.)
Rear Timing Belt Covers (Fig. 10) and (Fig. 11)
M10 54 Nm (40 ft. lbs.)
M8 28 Nm (20 ft. lbs.)
M6 12 Nm (105 in. lbs.)
Catalytic Converter to Exhaust Manifold V-band Clamp(s) 10 Nm (100 in. lbs.)
Exhaust Manifold
Work from center outwards 23 Nm (200 in. lbs.) (Fig. 109).
Attaching screws 12 Nm (105 in. lbs.) (Fig. 109).
Exhaust Manifold Heat Shield Bolts 12 Nm (105 in. lbs.)
Exhaust Manifold to Catalytic Converter V-Band Clamp 11 Nm (100 in. lbs.)

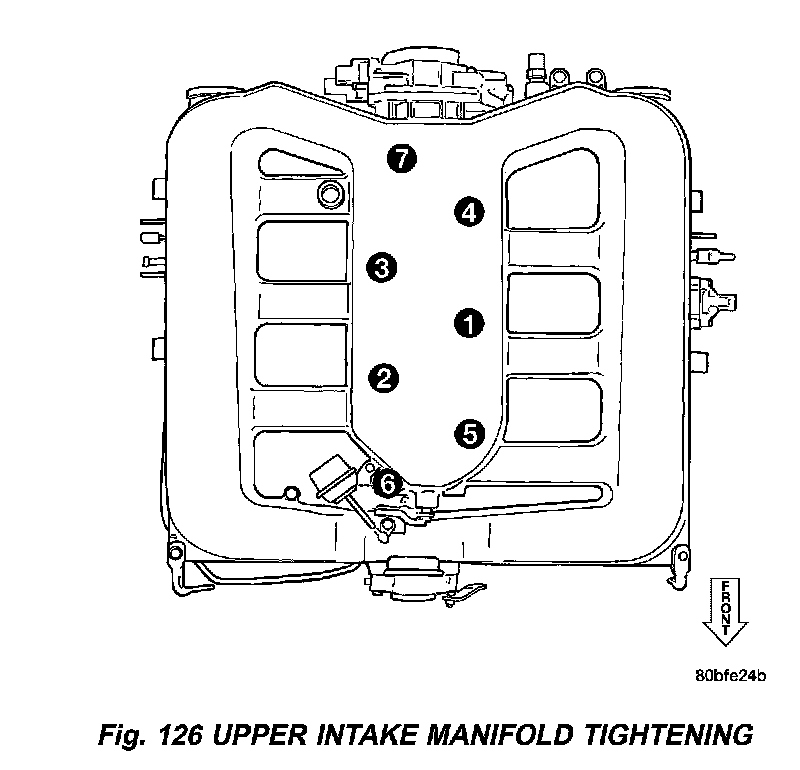

Upper:

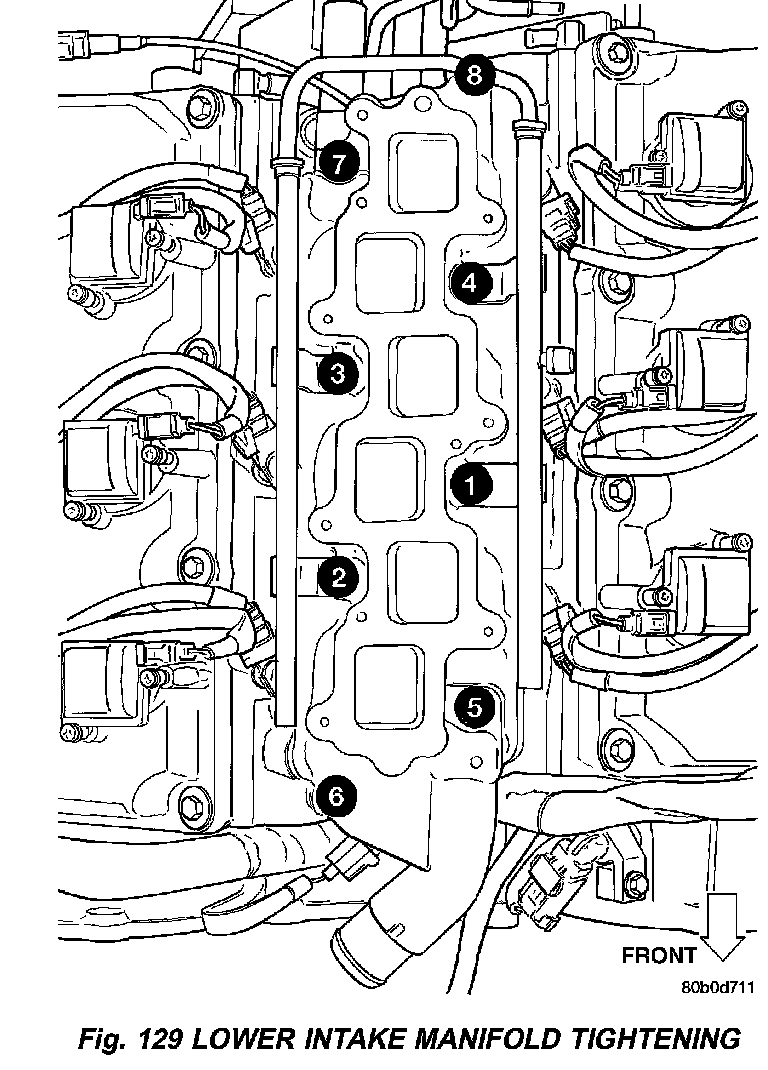

Lower:
Intake Manifold
M6 Bolts 12 Nm (105 in. lbs.)
M8 Bolts 28 Nm (250 in. lbs.)
Throttle Body Bolts 12 Nm (105 in. lbs.)
