Tail Lamp

C313 (Concorde/Dodge/300M):

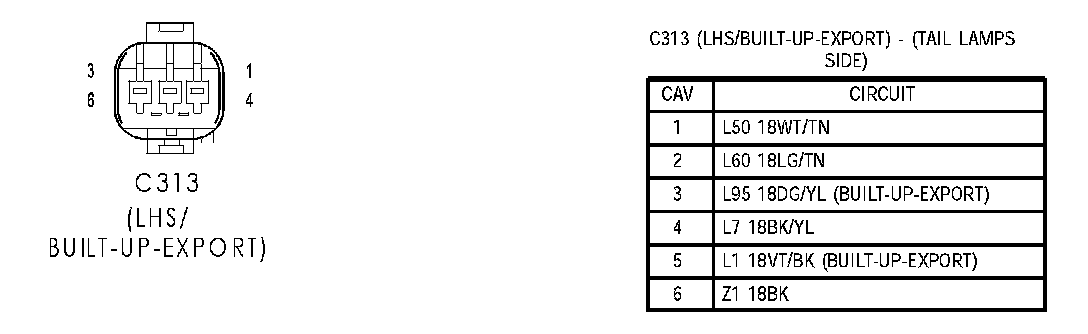

C313 (LHS/Built-Up-Export):

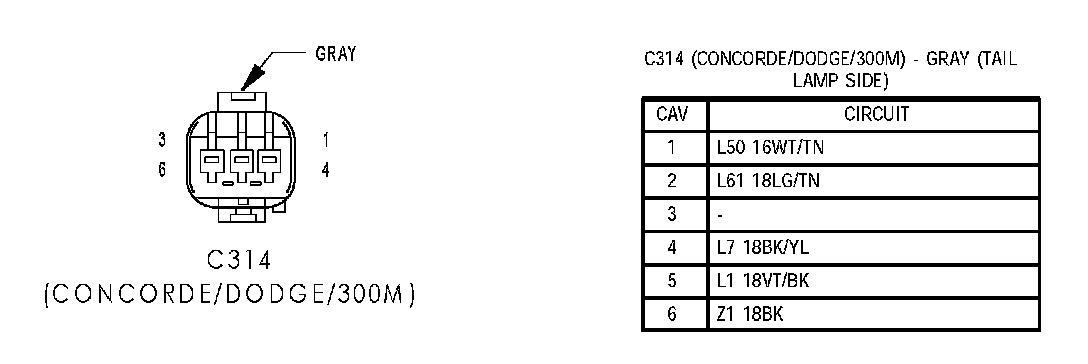

C314 (Concorde/Dodge/300M):

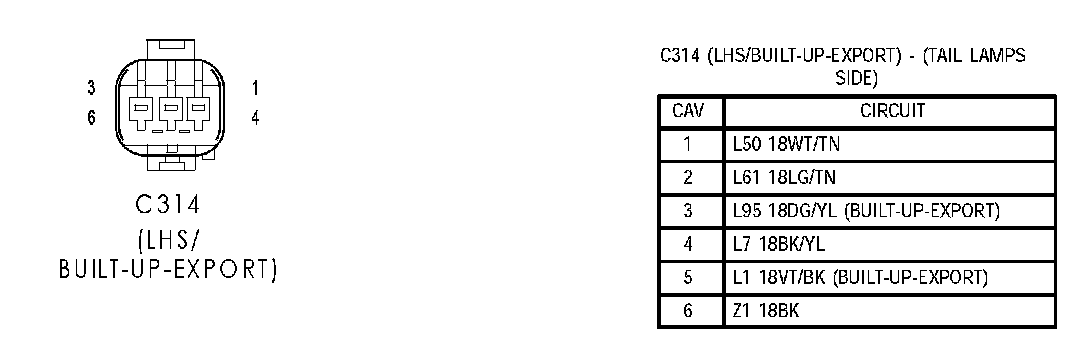

C314 (LHS/Built-Up-Export):

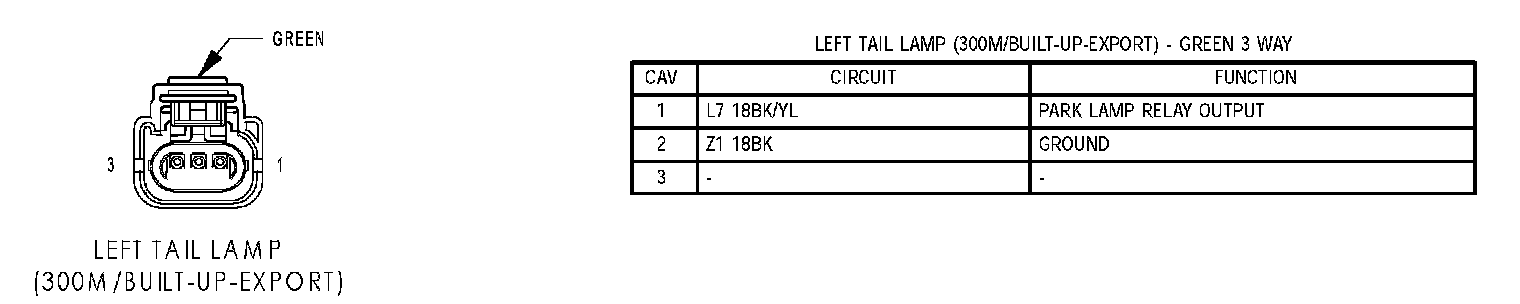

Left Tail Lamp (300M/Built-Up-Export):

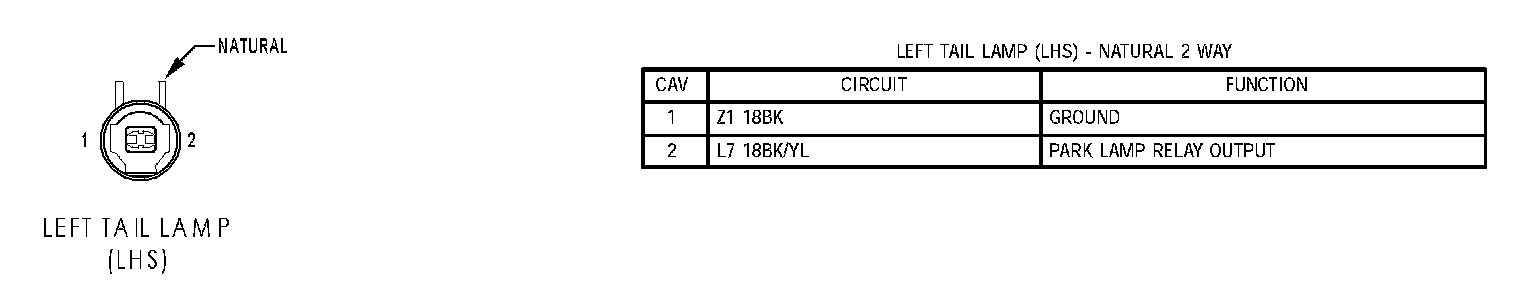

Left Tail Lamp:




Left Tail/Turn Signal Lamp (Concorde):




Left Tail/Stop Lamp (Concorde):

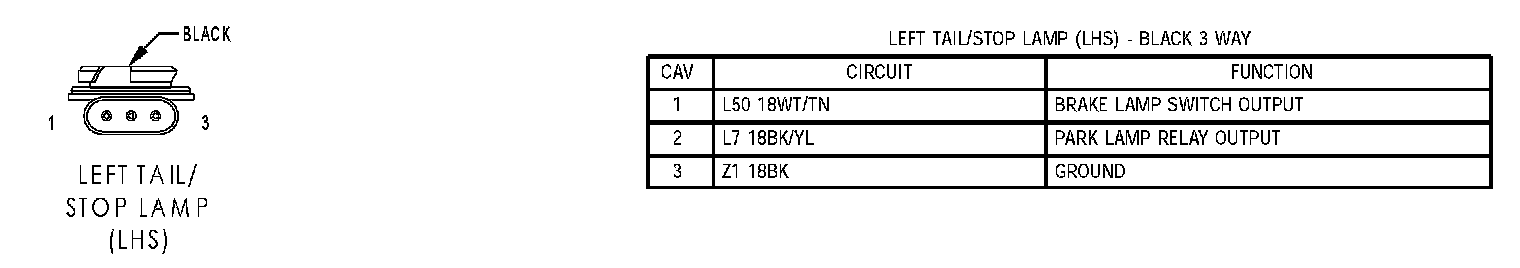

Left Tail/Stop Lamp (LHS):

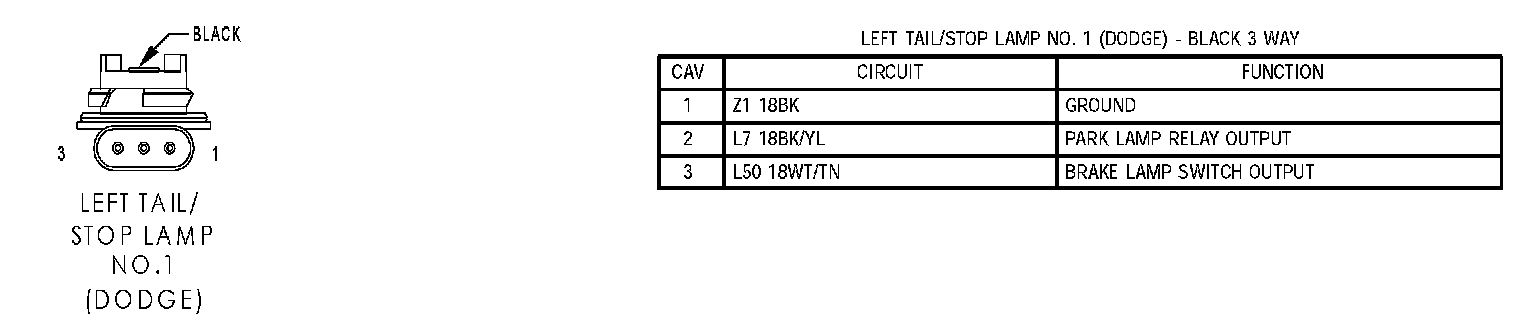

Left Tail/Stop Lamp No.1 (Dodge):

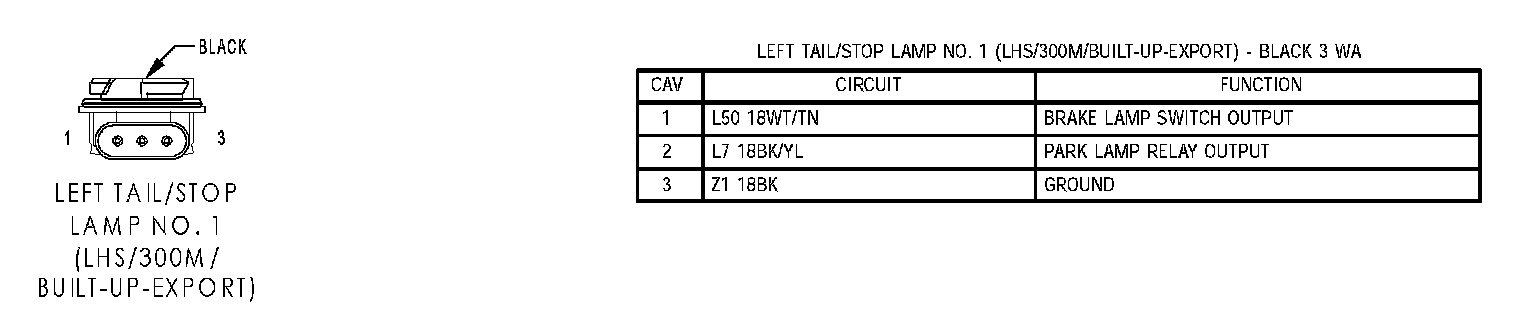

Left Tail/Stop Lamp No.1 (LHS/300M/Built-Up-Export):

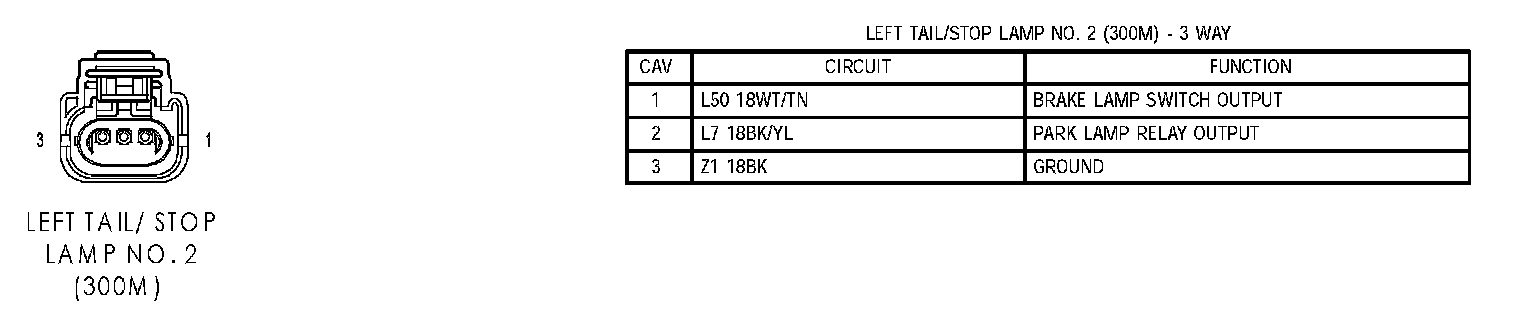

Left Tail/Stop Lamp No.2 (300M):

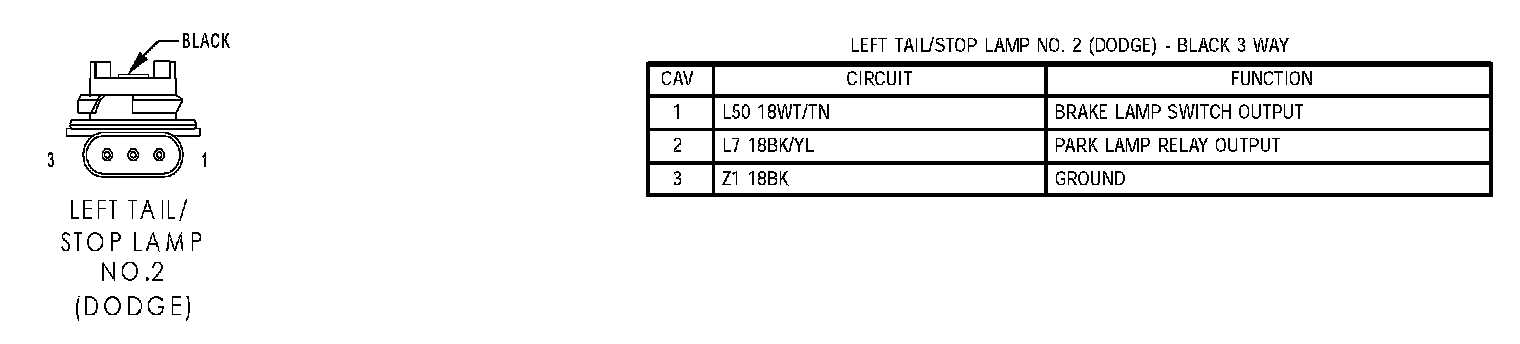

Left Tail/Stop Lamp No.2 (Dodge):




Left Tail/Stop Lamp No.2 (Dodge):

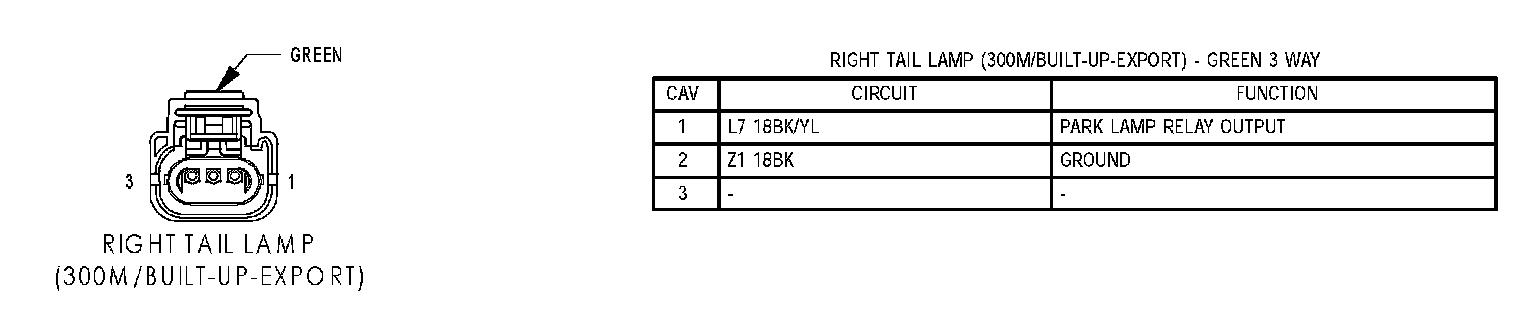

Right Tail Lamp (300M/Built-Up-Export):

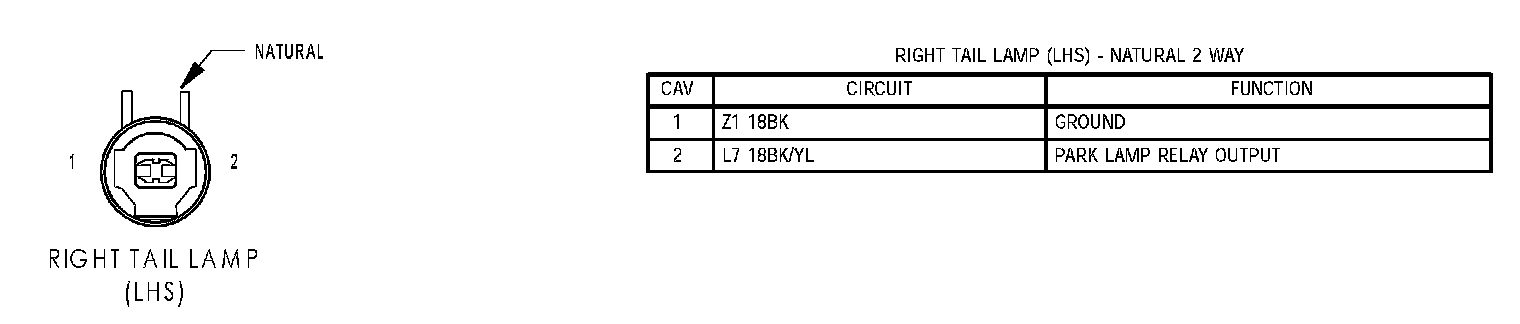

Right Tail Lamp (LHS):

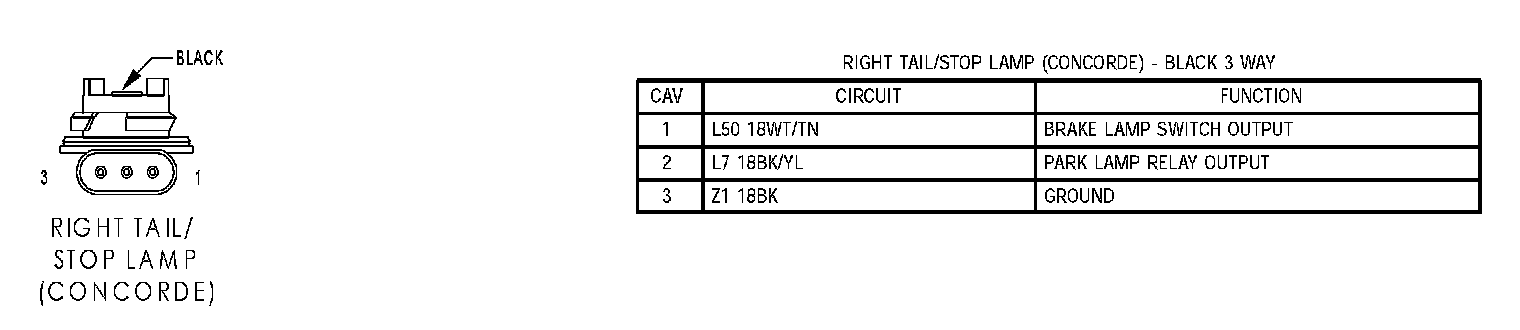

Right Tail/Stop Lamp (Concorde):

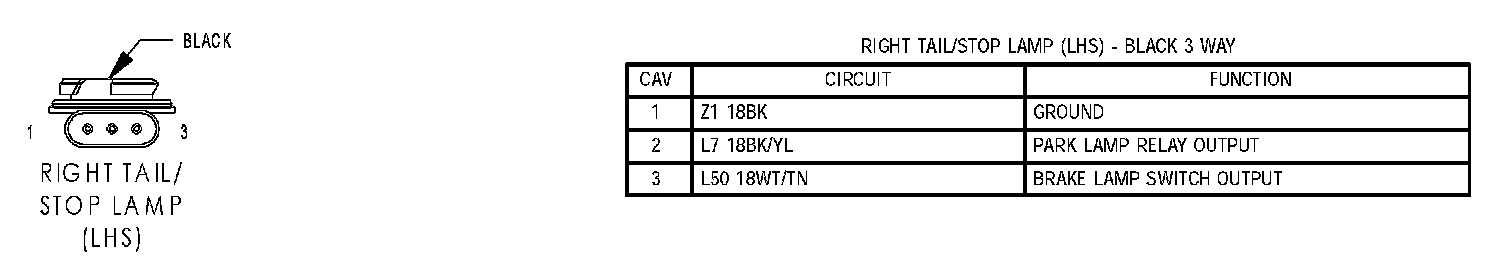

Right Tail/Stop Lamp (LHS):

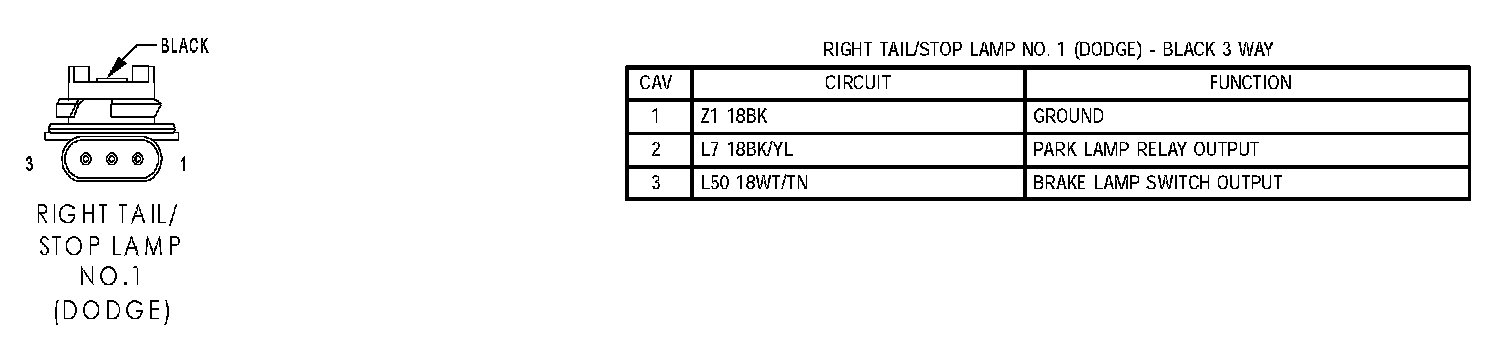

Right Tail/Stop Lamp No.1 (Dodge):

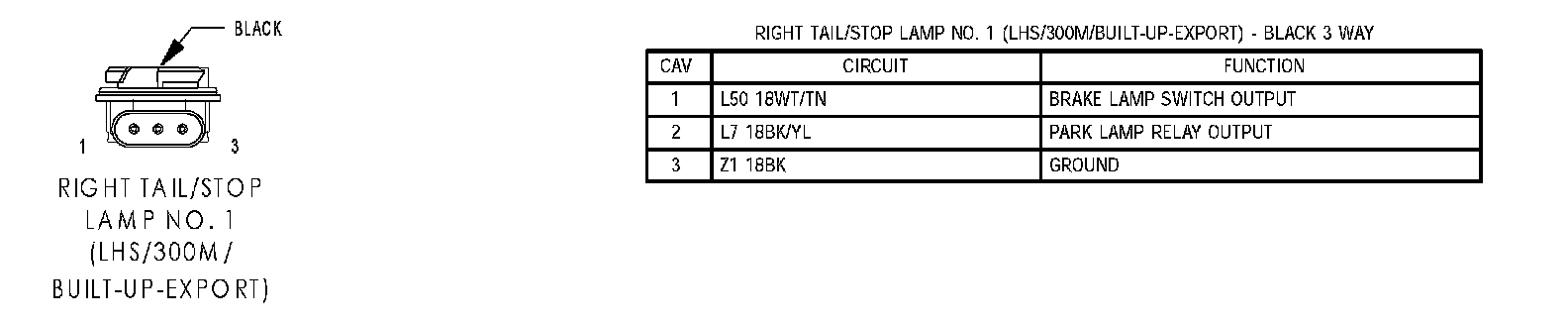

Right Tail/Stop Lamp No.1 (LHS/300M/Built-Up-Export):

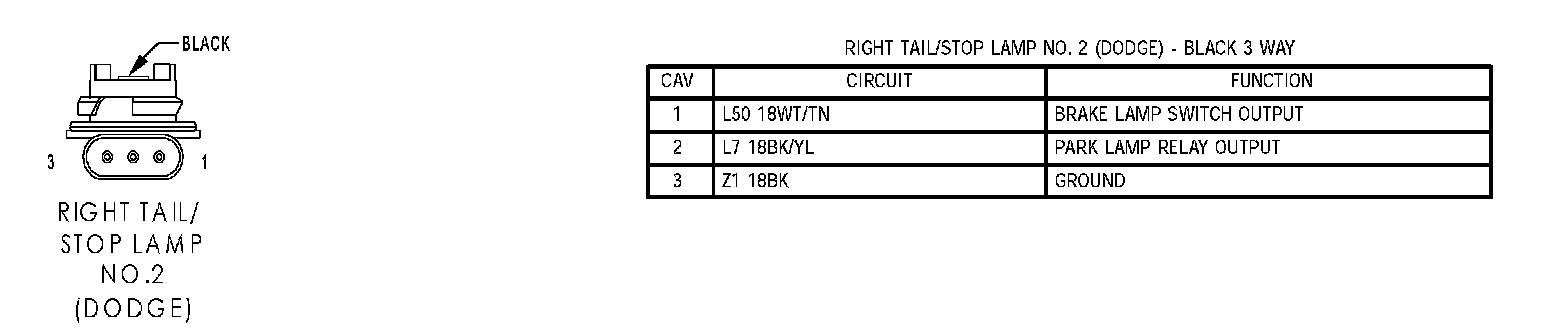

Right Tail/Stop Lamp No.2 (Dodge):

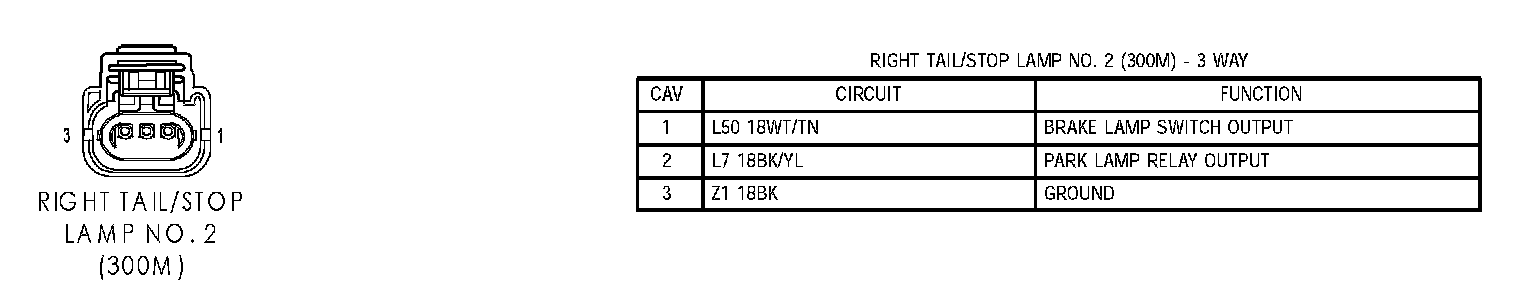

Right Tail/Stop Lamp No.2 (300M):




Right Tail/Turn Signal Lamp (Concorde):
