Wiring Diagrams

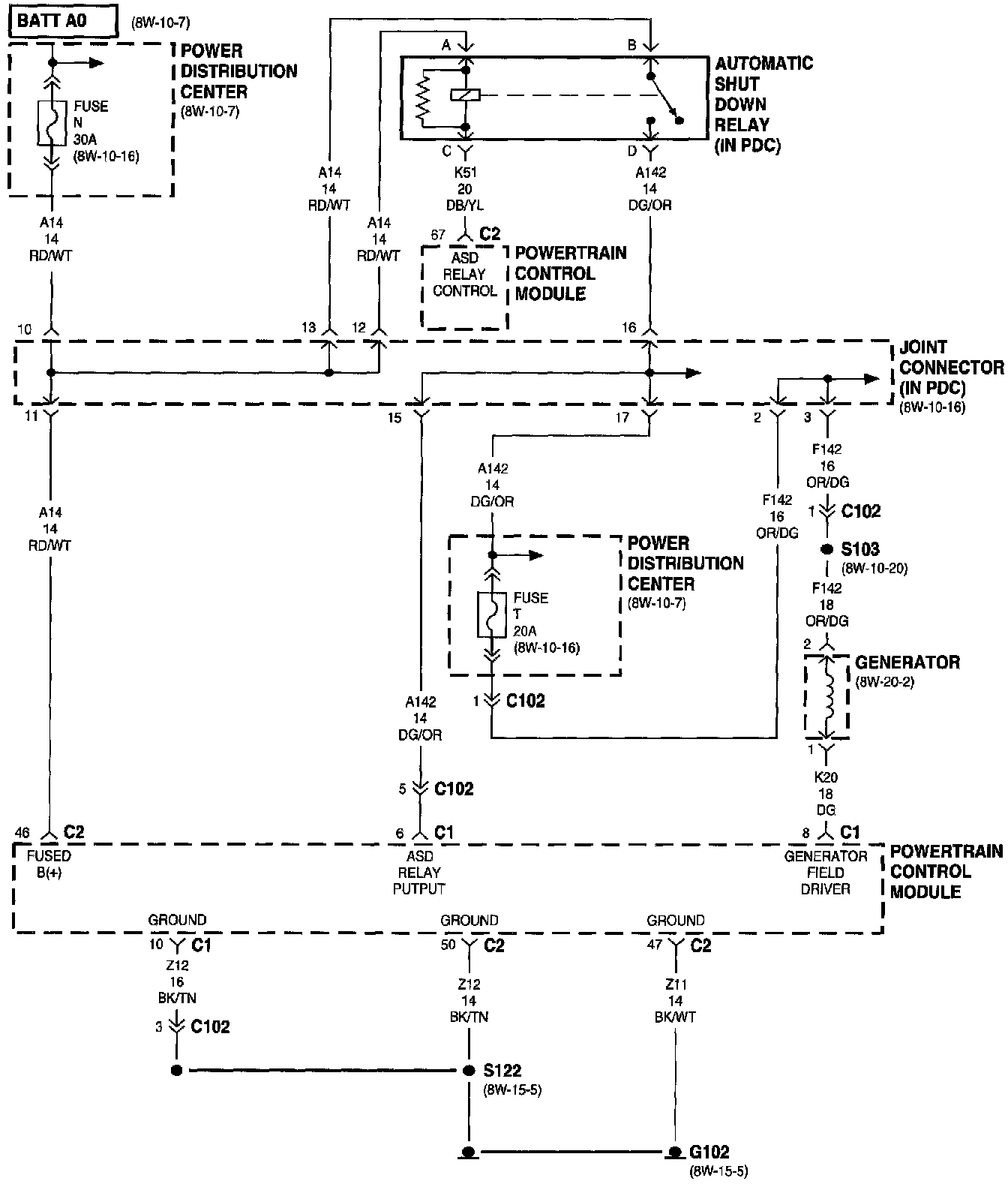

Fuel/Ignition System:
Automatic Shutdown Relay
Fuse N (PDC)
Fuse T (PDC)
G102
Generator
Joint Connector
Power Distribution Center
Powertrain Control Module
Fuel/Ignition System:
Fuel Injector No. 1
Fuel Injector No. 2
Fuel Injector No. 3
Fuel Injector No. 4
Fuel Injector No. 5
Fuel Injector No. 6
Fuse S (PDC)
Power Distribution Center
Powertrain Control Module

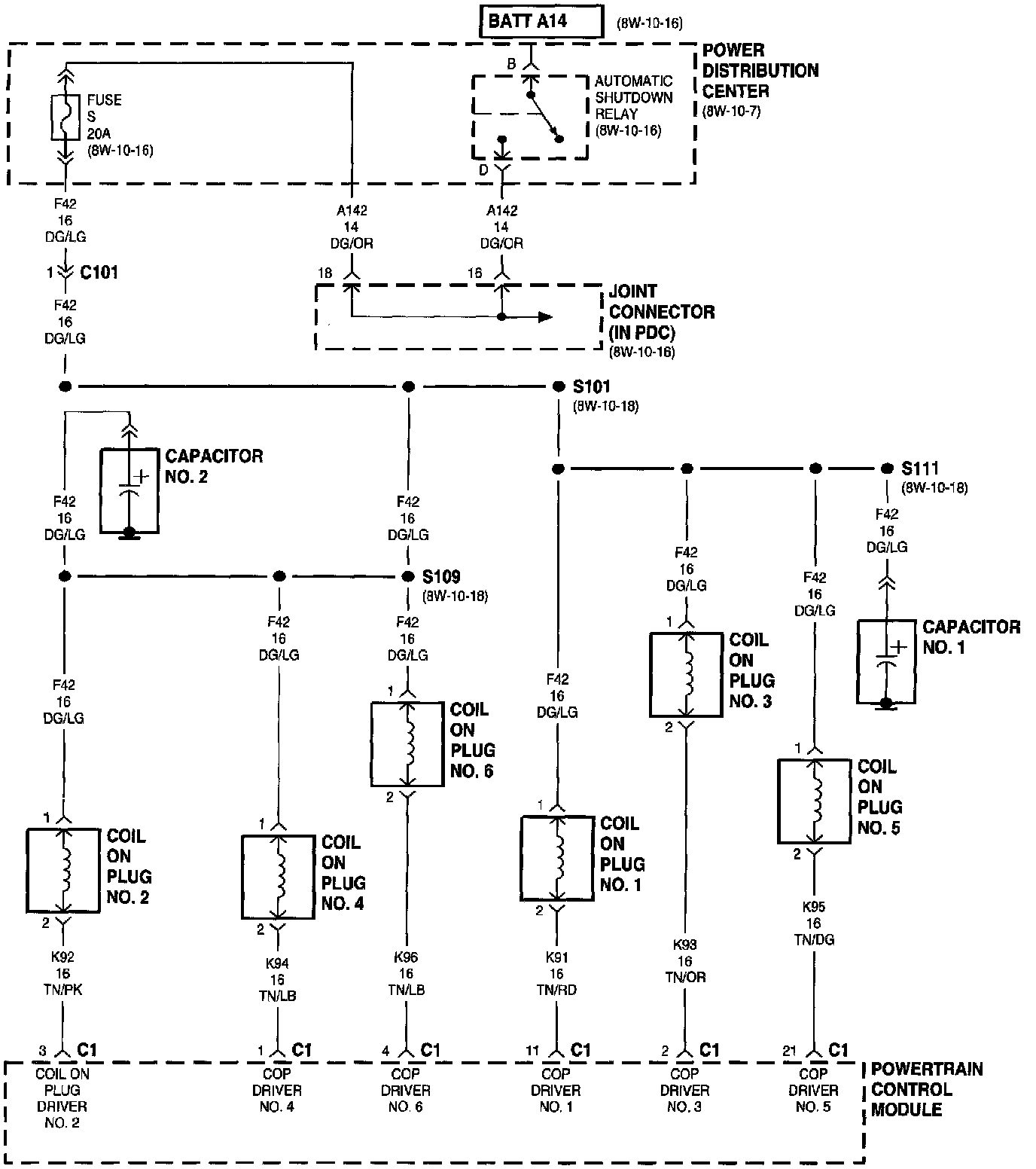

Fuel/Ignition System:
Automatic Shutdown Relay
Capacitor No. 1
Capacitor No. 2
Coil On Plug No. 1
Coil On Plug No. 2
Coil On Plug No. 3
Coil On Plug No. 4
Coil On Plug No. 5
Coil On Plug No. 6
Fuse S (PDC)
Joint Connector
Power Distribution Center
Powertrain Control Module

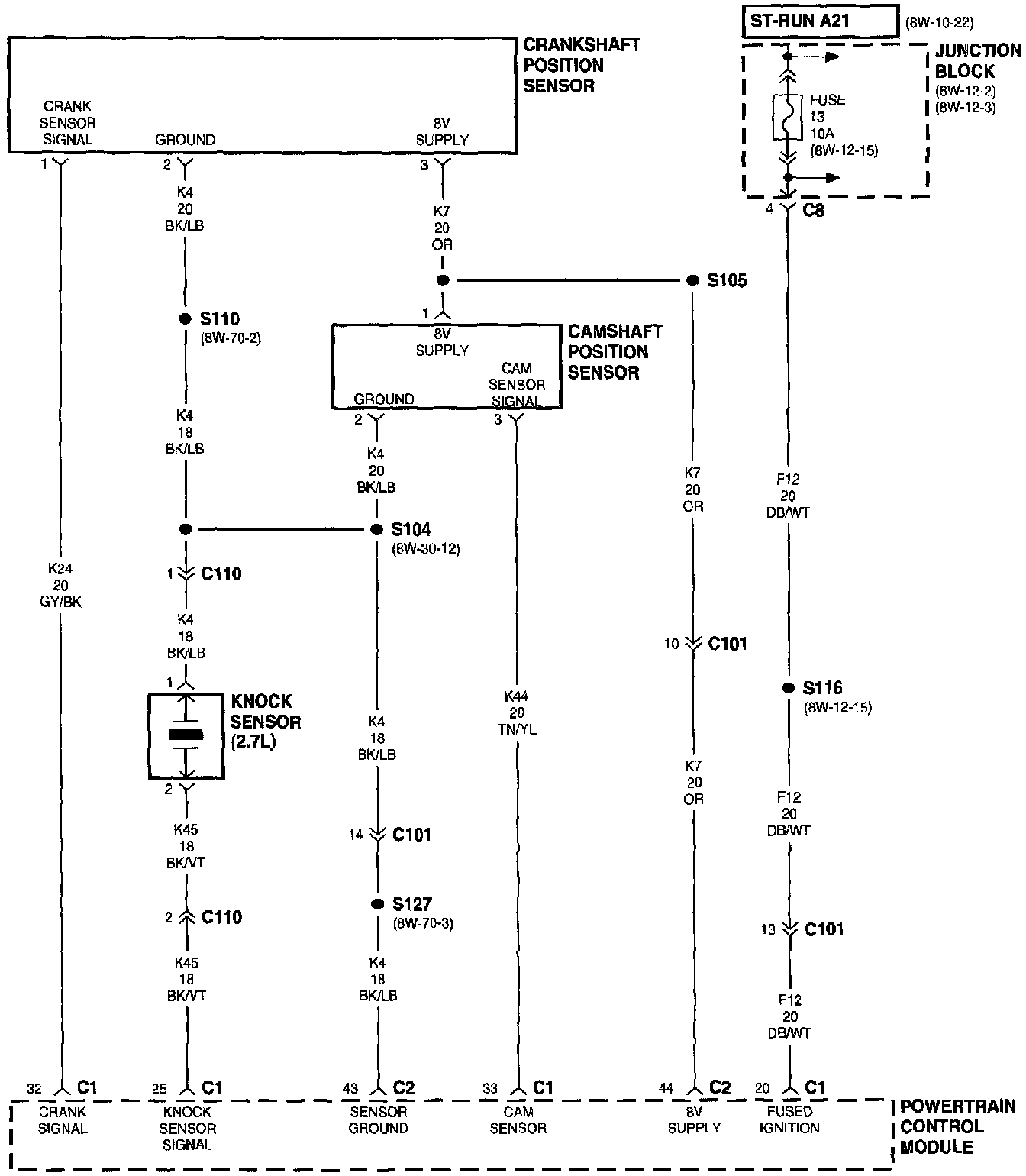

Fuel/Ignition System:
Camshaft Position Sensor
Crankshaft Position Sensor
Fuse 13 (JB)
Junction Block
Knock Sensor
Powertrain Control Module
Fuel/Ignition System:
Body Control Module
Fuel Pump Module
Fuel Pump Relay
Fuse 13 (JB)
Fuse G (PDC)
G303
Junction Block
Power Distribution Center
Powertrain Control Module

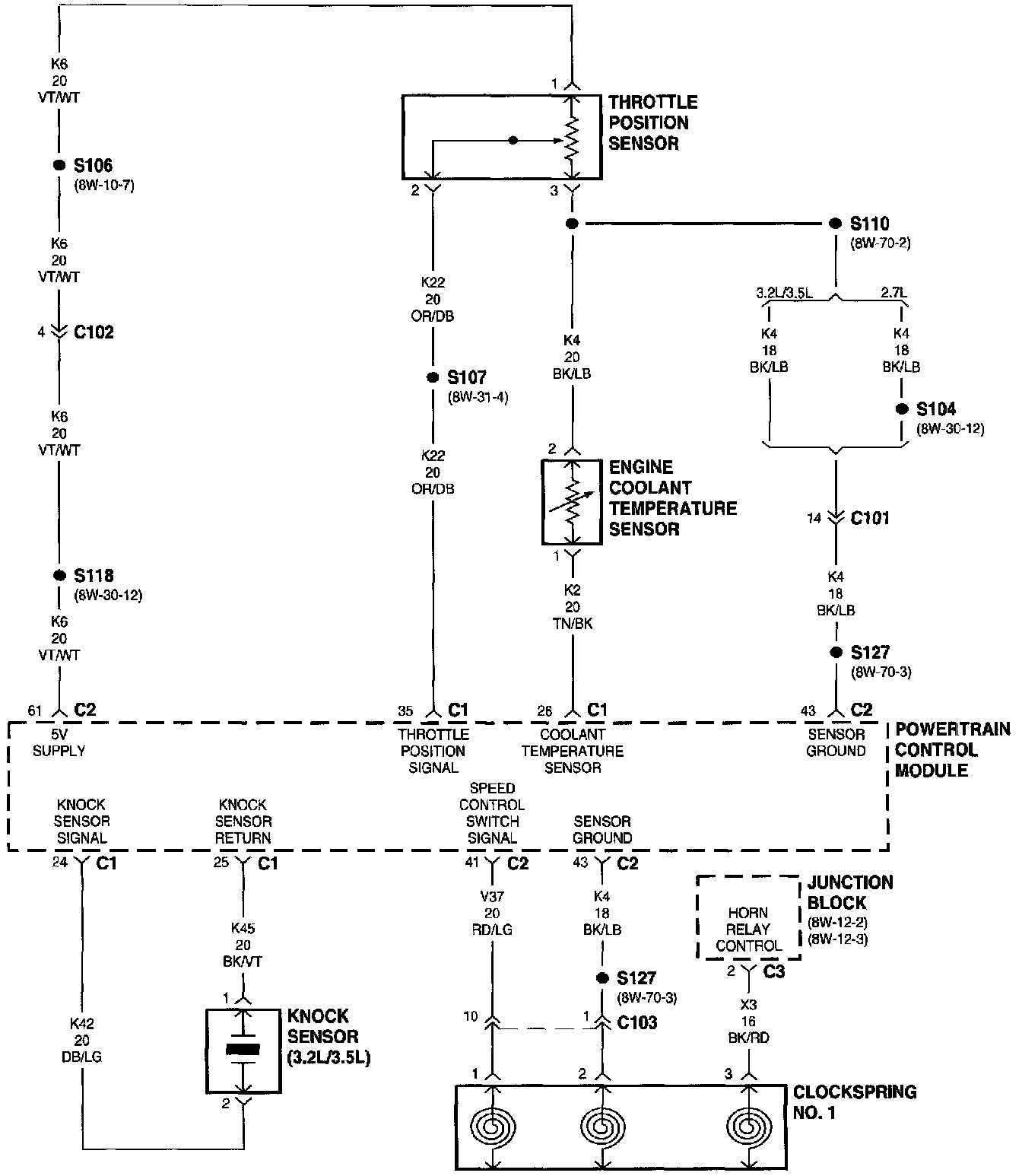

Fuel/Ignition System:
Clockspring No. 1
Engine Coolant Temperature Sensor
Junction Block
Knock Sensor
Powertrain Control Module
Throttle Position Sensor

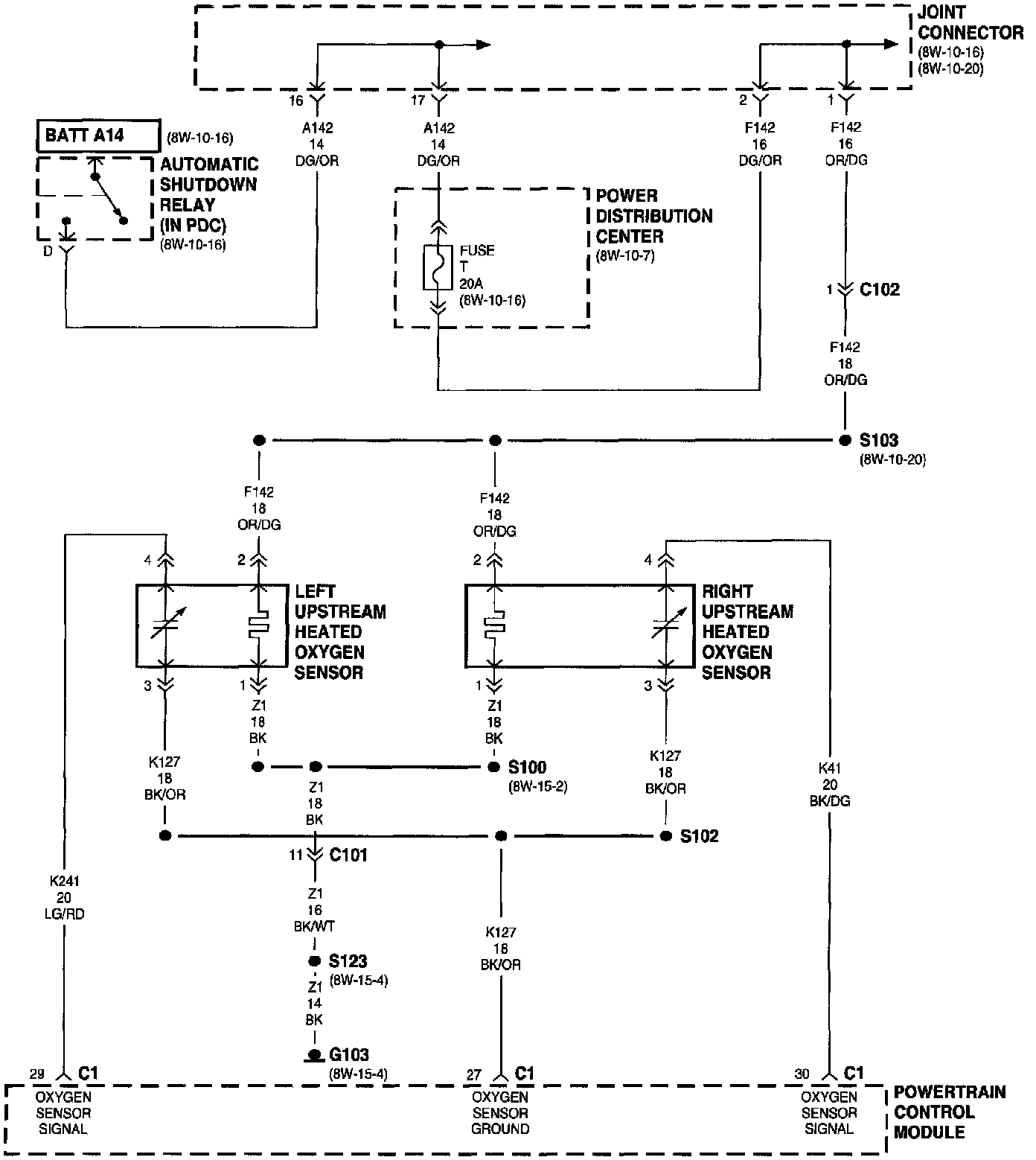

Fuel/Ignition System:
Automatic Shutdown Relay
Fuse T (PDC)
C103
Joint Connector
Left Upstream Heated Oxygen Sensor
Power Distribution Center
Powertrain Control Module
Right Upstream Heated Oxygen Sensor
Fuel/Ignition System:
Automatic Shutdown Relay
Fuse T (PDC)
C103
Joint Connector
Left Downstream Heated Oxygen Sensor
Power Distribution Center
Powertrain Control Module
Right Downstream Heated Oxygen Sensor

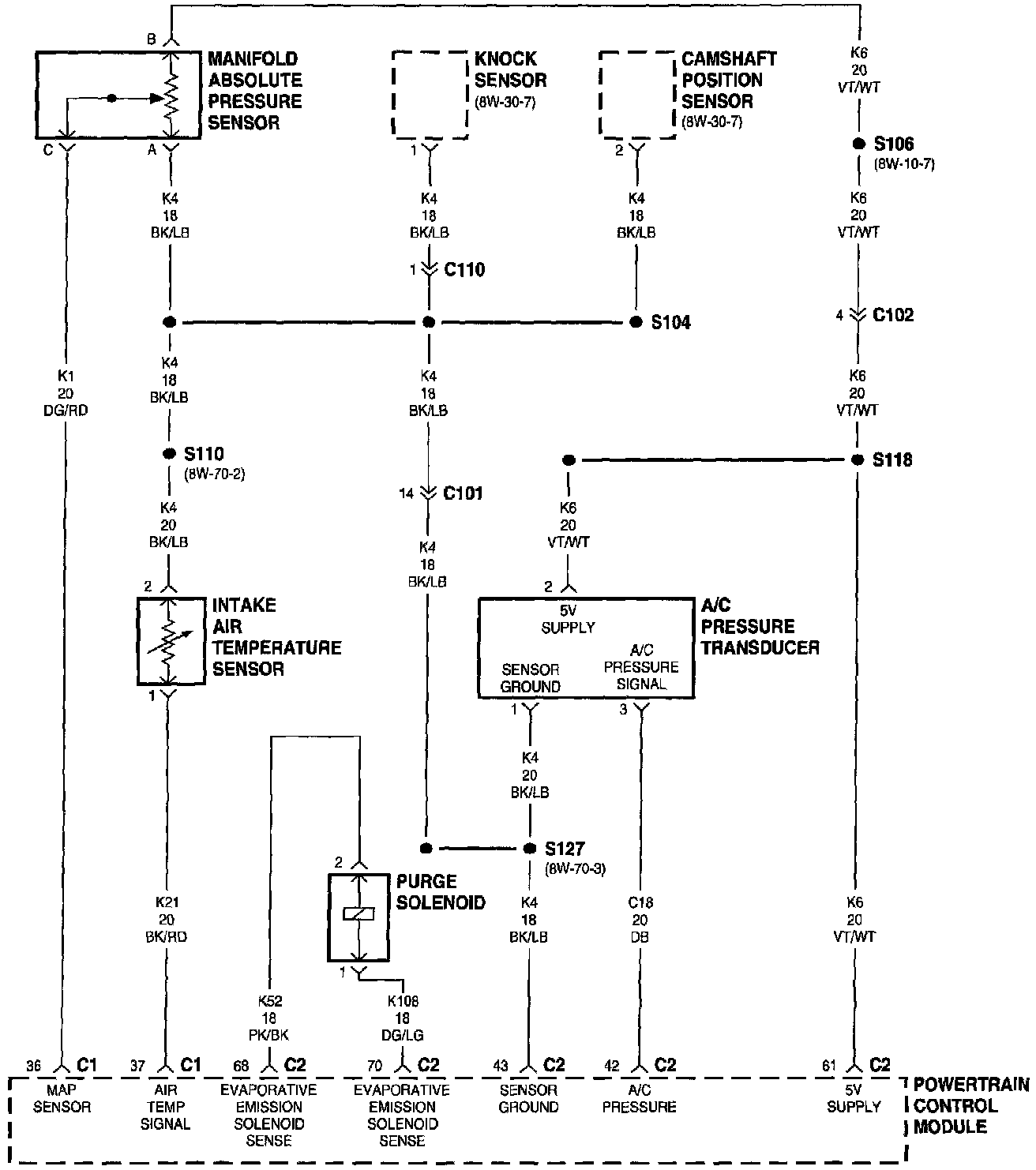

Fuel/Ignition System:
A/C Pressure Transducer
Camshaft Position Sensor
Intake Air Temperature Sensor
Knock Sensor
Manifold Absolute Pressure Sensor
Powertrain Control Module
Purge Solenoid
Fuel/Ignition System:
Clockspring No. 1
Engine Starter Motor Relay
Power Distribution Center
Powertrain Control Module
Stop Lamp Switch
Transmission Control Module
Transmission Range Switch
Vehicle Speed Control Servo
Vehicle Speed Control/Horn Switch
Fuel/Ignition System:
A/C Compressor Clutch Relay
Fuse 21 (JB)
Junction Block
Leak Detection Pump
Powertrain Control Module
Radiator Fan High Relay
Radiator Fan High/Low Relay

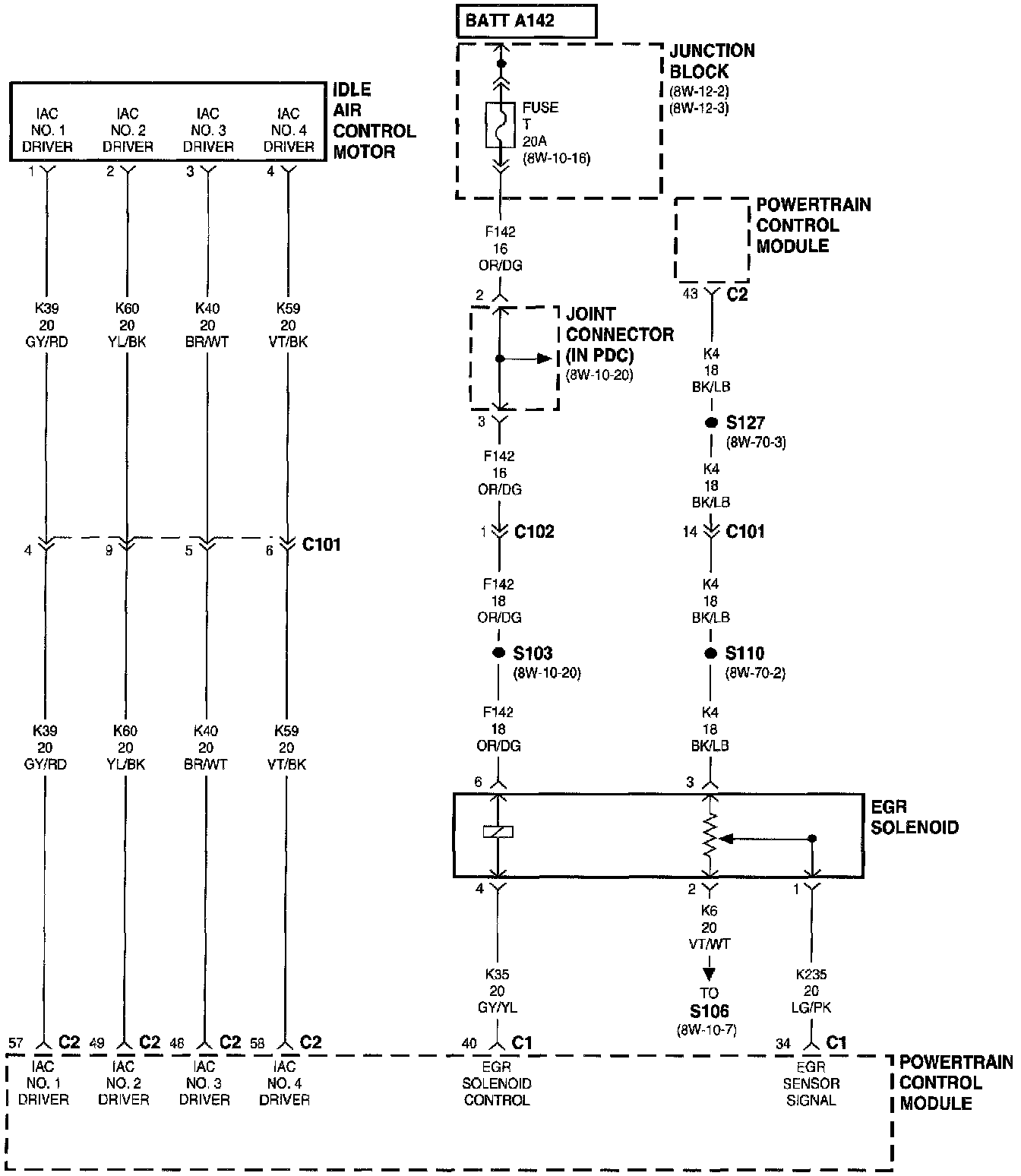

Fuel/Ignition System:
EGR Solenoid
Fuse T (PDC)
Idle Air Control Motor
Joint Connector
Junction Block
Powertrain Control Module

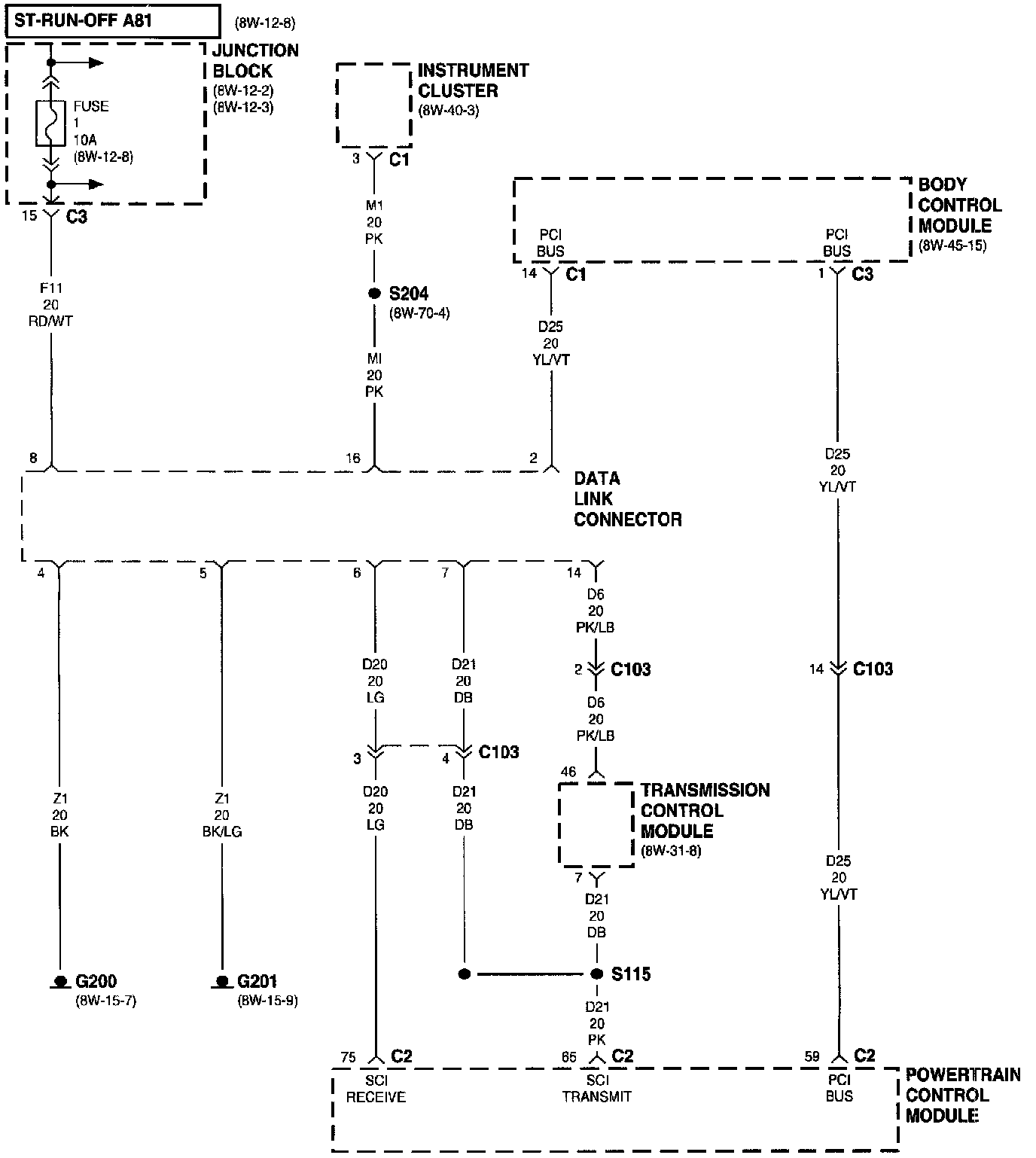

Fuel/Ignition System:
Body Control Module
Data Link Connector
Fuse 1 (JB)
G200
G201
Instrument Cluster
Junction Block
Powertrain Control Module
Transmission Control Module
NOTE: To view Diagrams referred to in these diagrams SEE Complete Body and Chassis Diagrams. Diagrams By Group Number
