Fuse Block, BCM and Door Lock Relay

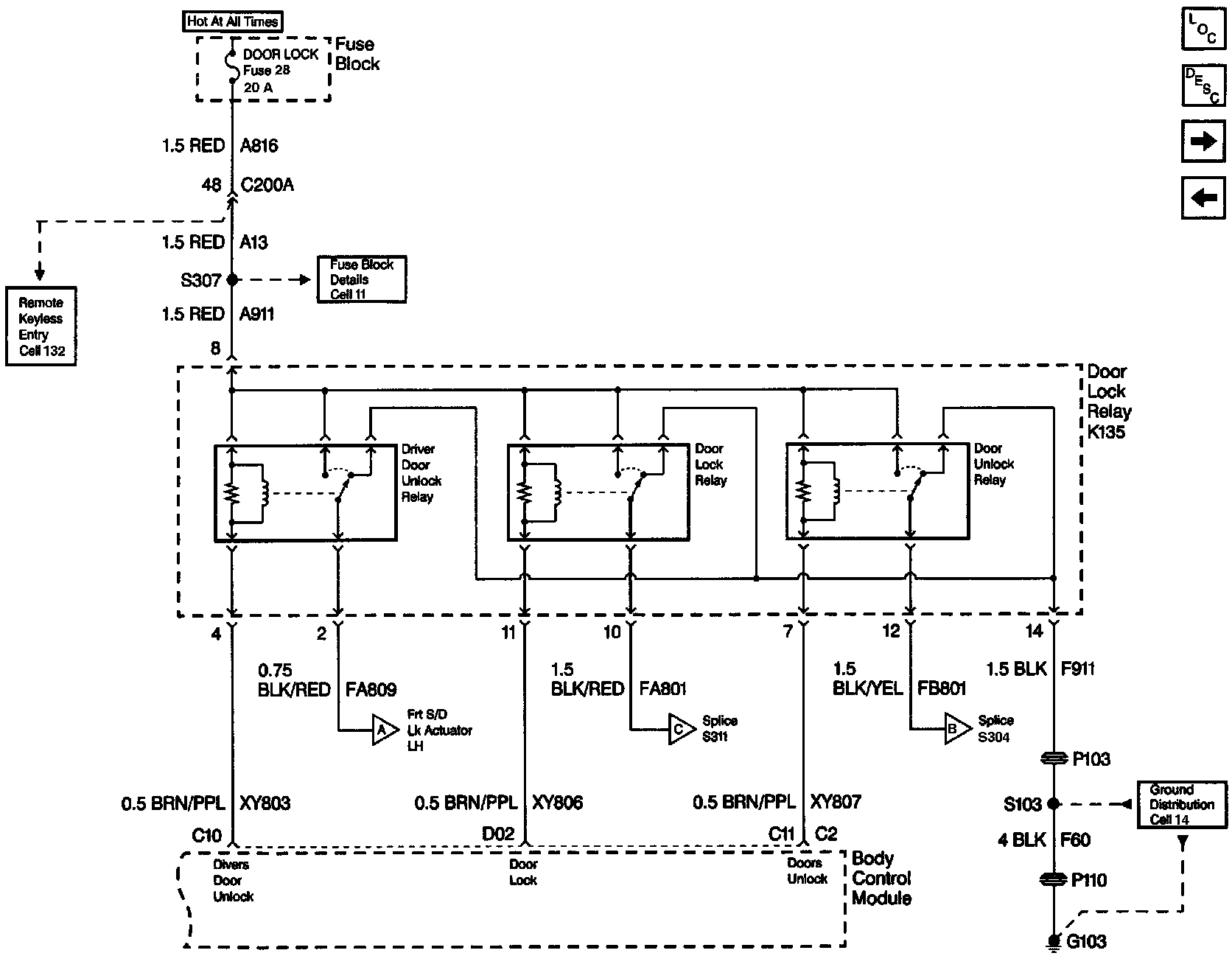

Door Locks Schematics (Automatic Door Lock Schematics): Fuse Block, BCM And Door Lock Relay K135:

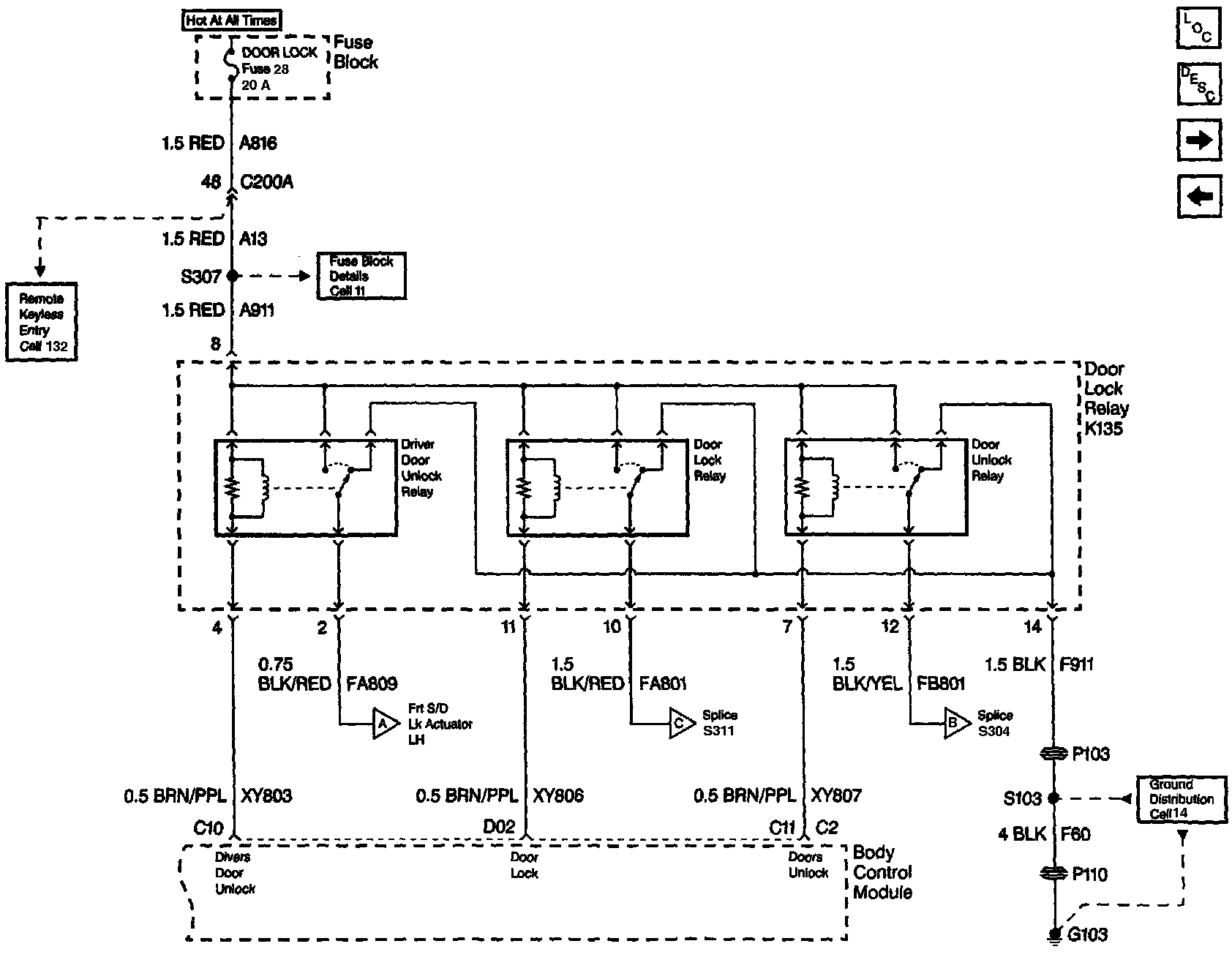

Door Locks Schematics: Fuse Block, BCM And Door Lock Relay K135:
