A95_1B
>>
A95 Heating/Air Conditioning System (FKA Rear-Cabin Automatic A/C)
A95 Heating/Air Conditioning System (FKA Rear-Cabin Automatic A/C)
A95 Heating/Air Conditioning System (FKA Rear-Cabin Automatic A/C)
Pin assignments A95*1B

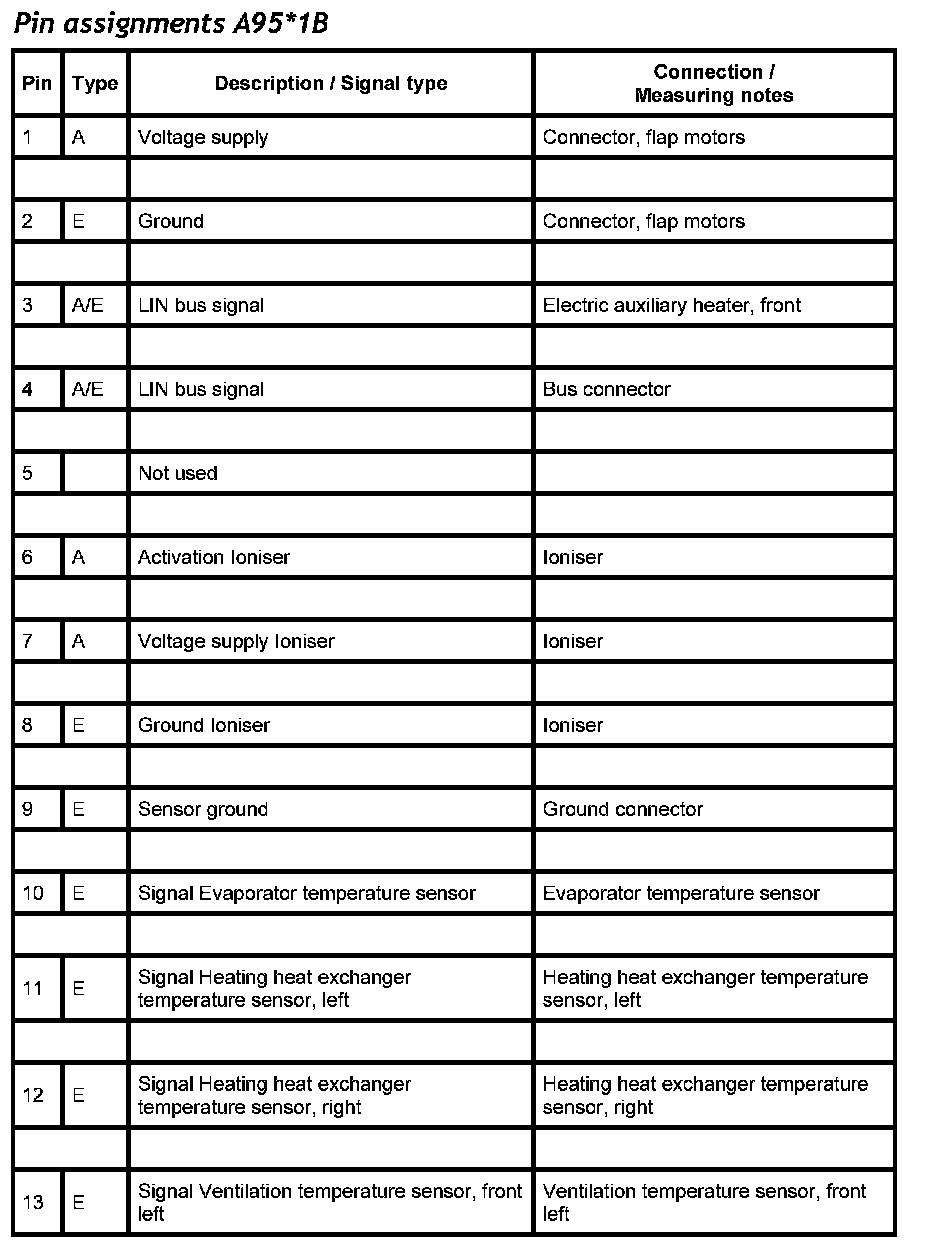

Pin 1 To 13:

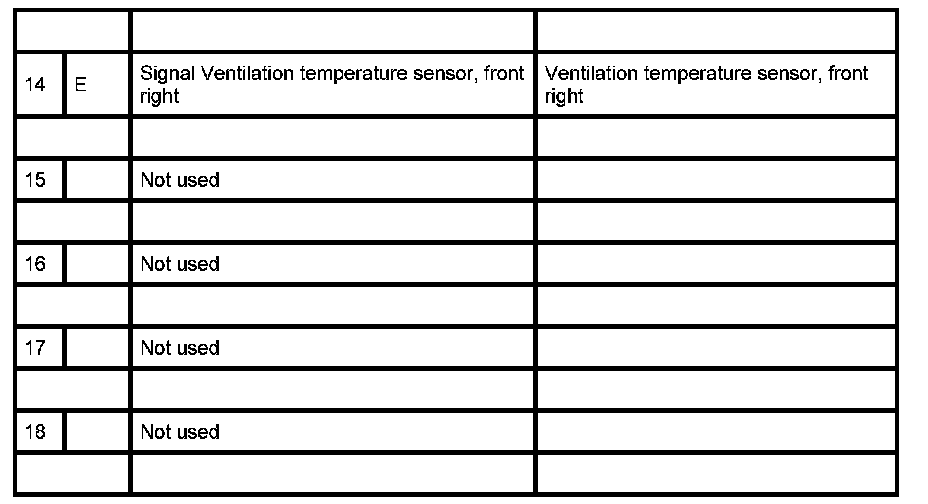

Pin 14 To 18:
