A93 Driver's Seat Module (Lumbar Support, Driver/Passenger Without Active Seat For Driver/Passenger)



A93 Driver's Seat Module (Lumbar Support, Driver/Passenger Without Active Seat For Driver/Passenger)

Pin assignments A93*2B

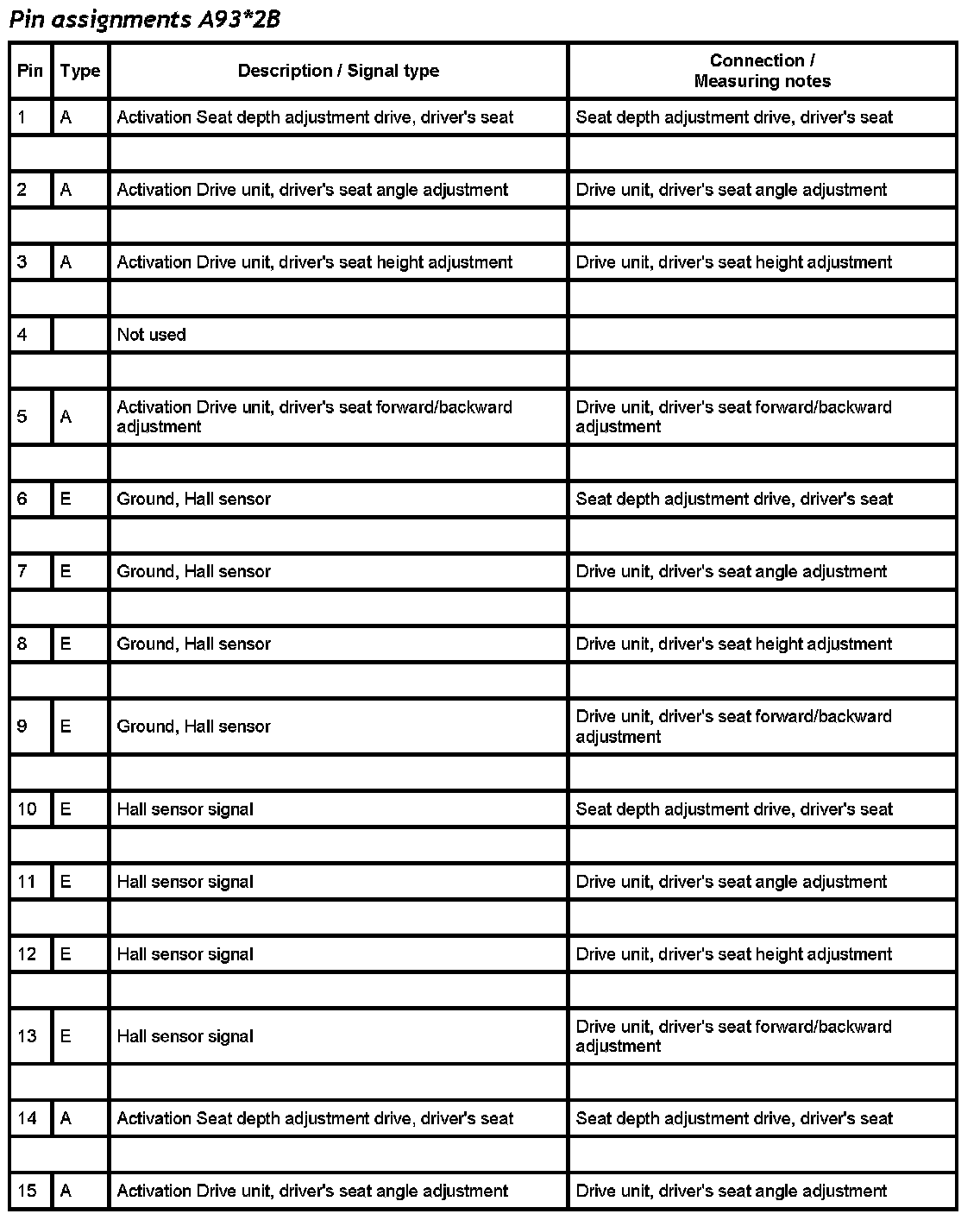

Pin 1 To 15:

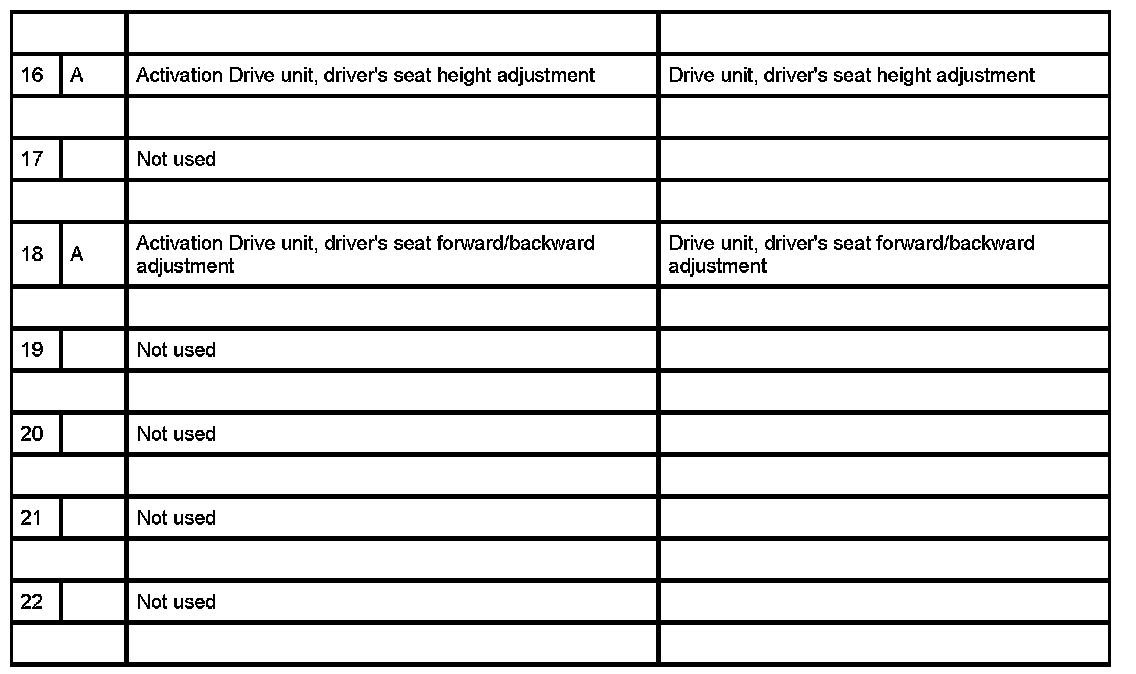

Pin 16 To 22:
