A93 Driver's Seat Module (Lumbar Support, Driver/Passenger Without Active Seat For Driver/Passenger)



A93_1B

A93 Driver's Seat Module (Lumbar Support, Driver/Passenger Without Active Seat For Driver/Passenger)

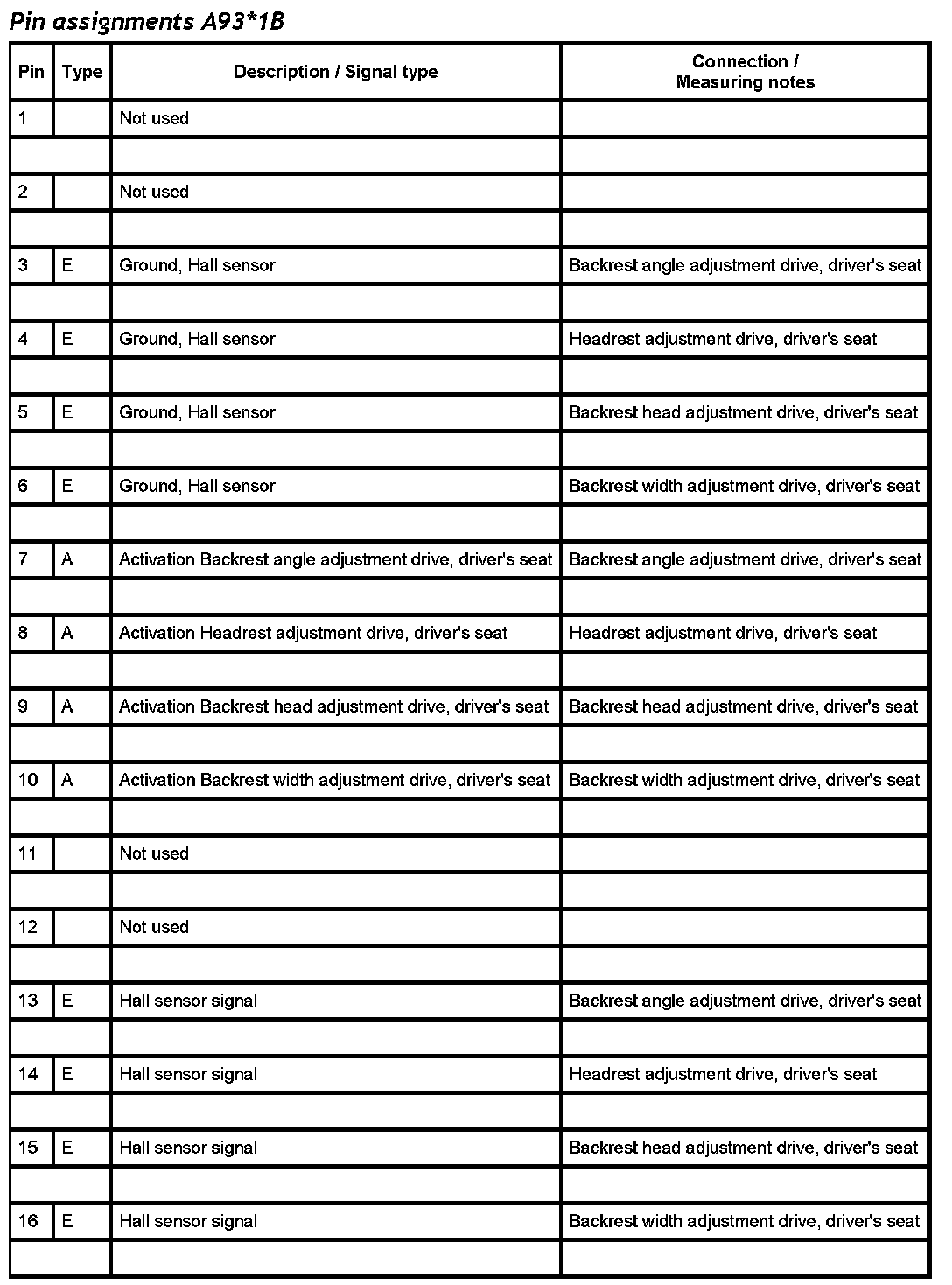

Pin 1 To 16:




Pin 17 To 26:






A93*1B Adapter Is Being Developed
