A93 Driver's Seat Module (Lumbar Support, Driver/Passenger With Active Seat For Driver/Passenger)



A93_1B

A93 Driver's Seat Module (Lumbar Support, Driver/Passenger With Active Seat For Driver/Passenger)

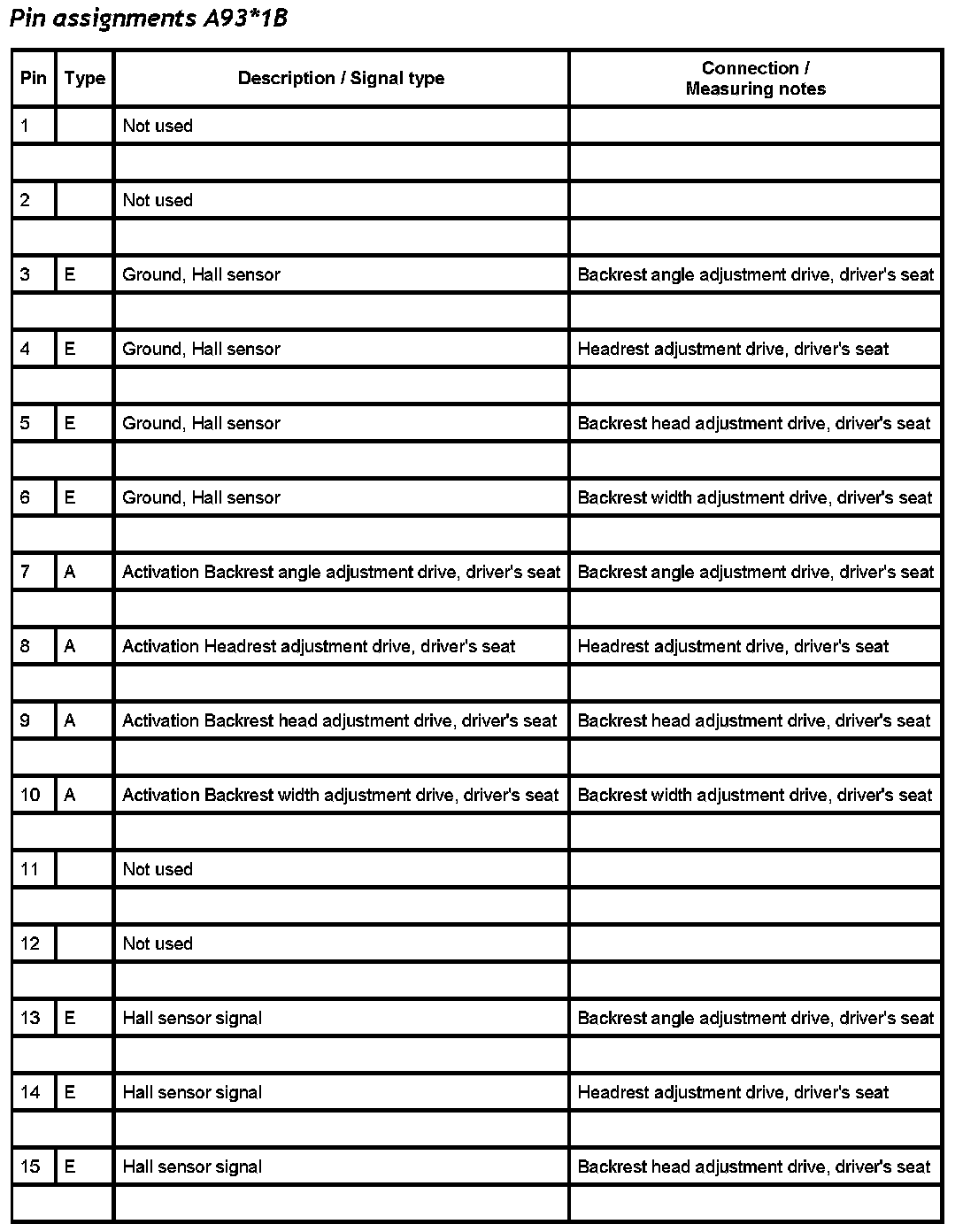

Pin 1 To 15:

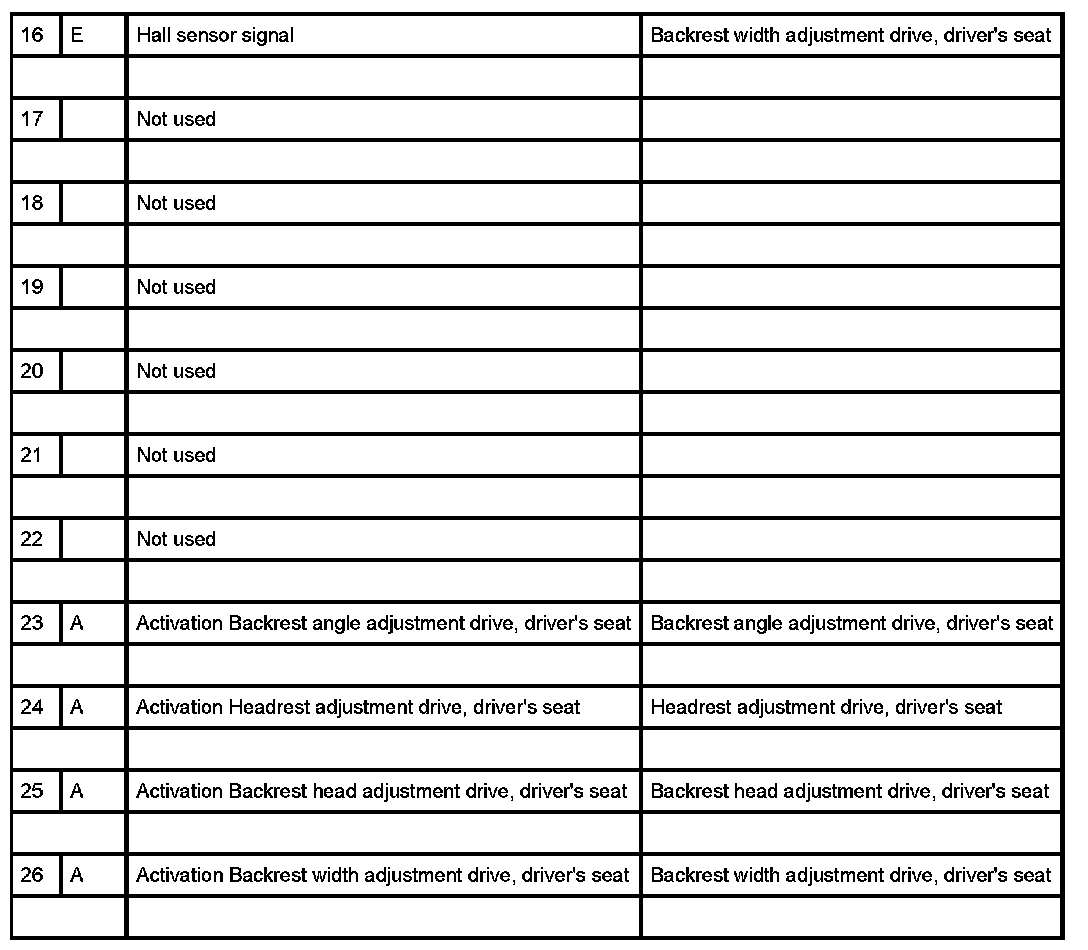

Pin 16 To 26:






A93*1B Adapter Is Being Developed
