A26 Passenger's Seat Module (Lumbar Support, Driver/Passenger With Active Seat For Driver/Passenger)



A26 Passenger's Seat Module (Lumbar Support, Driver/Passenger With Active Seat For Driver/Passenger)

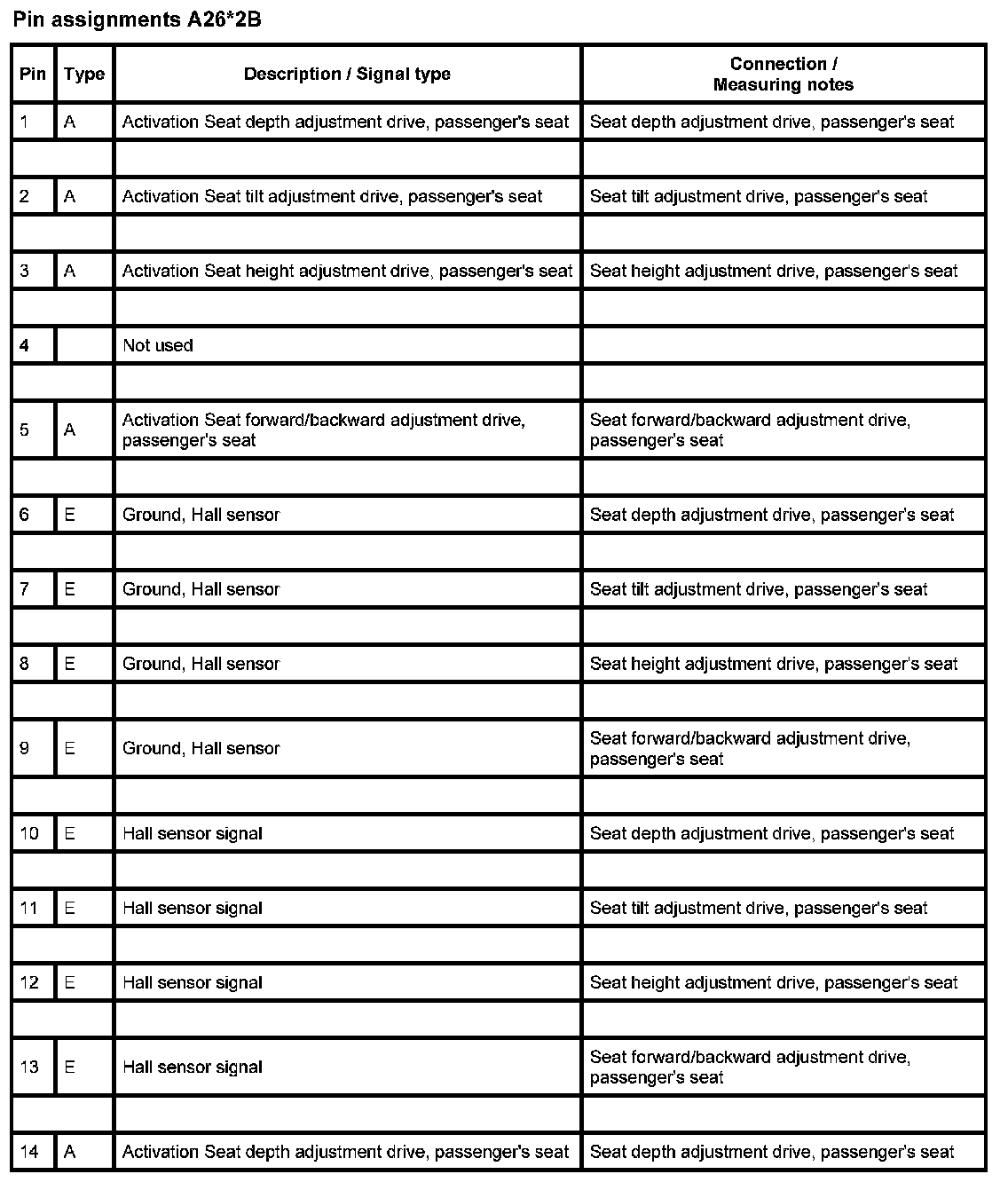

Pin assignments A26*2B


Pin 1 To 14:

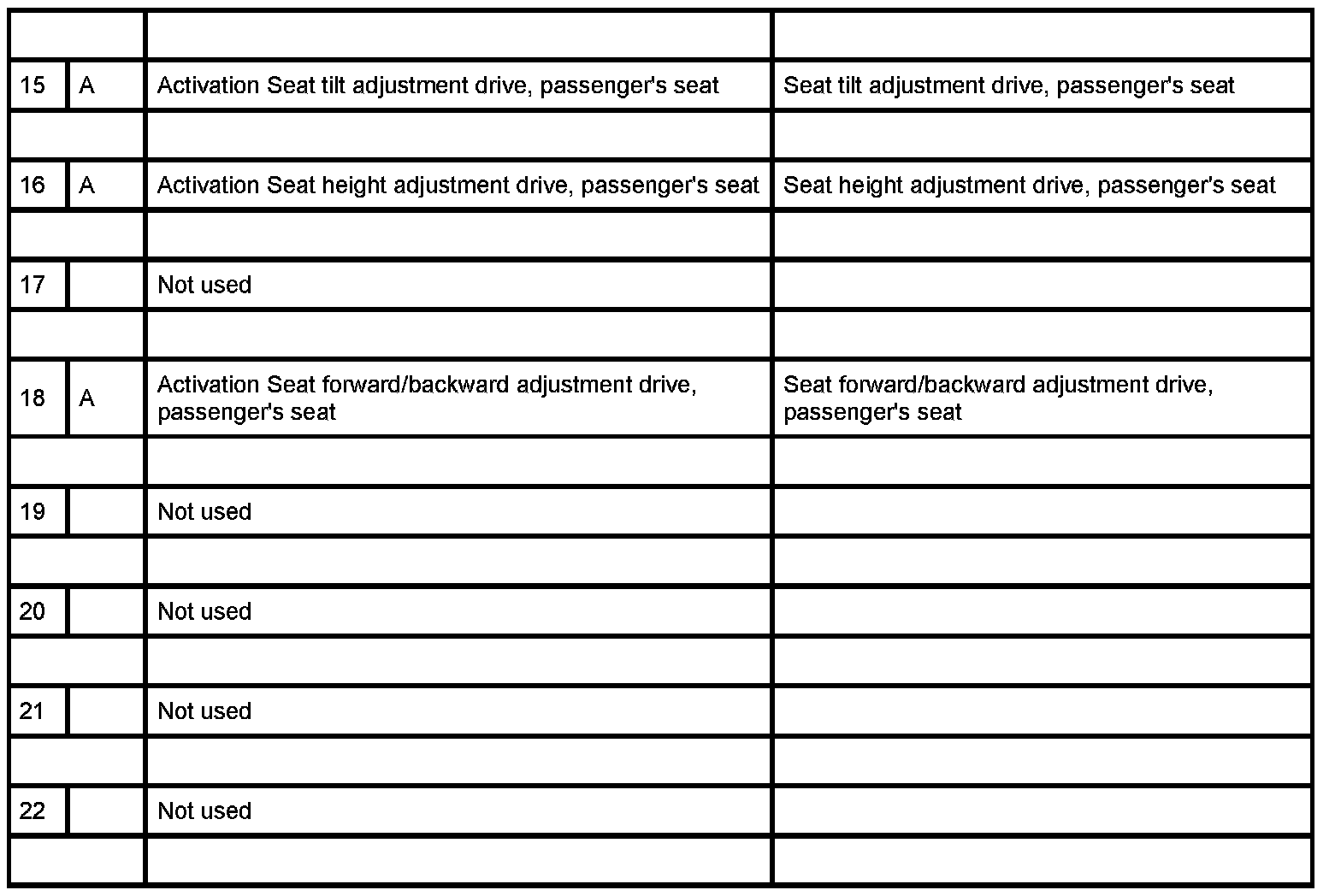

Pin 15 To 22:
