A18 Rear Driver's Side Seat Module (Without Message Function In Rear Seat Backs)



A18 Rear Driver's Side Seat Module (Without Message Function In Rear Seat Backs)

Pin assignments A18*2B

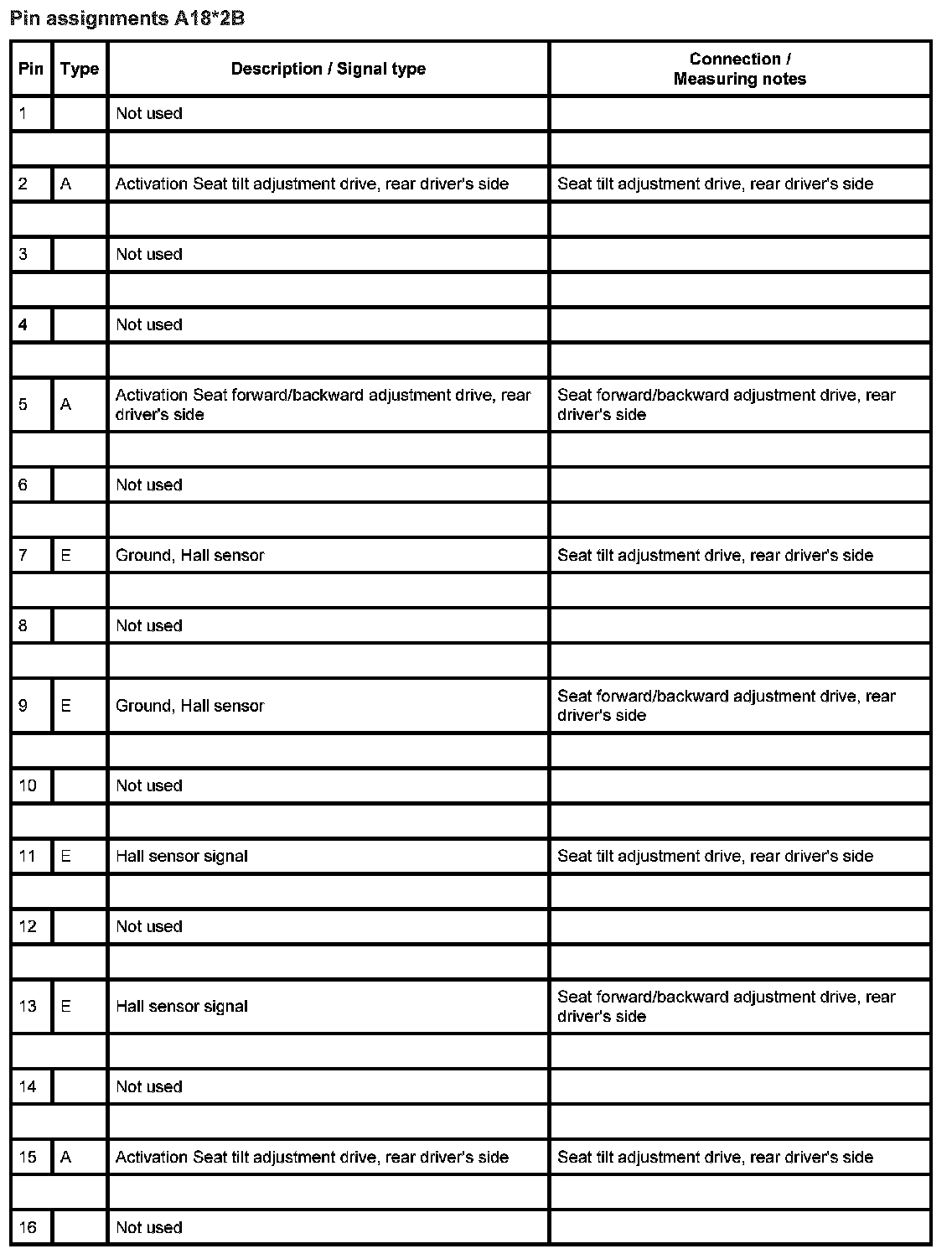

Pin 1 To 16:

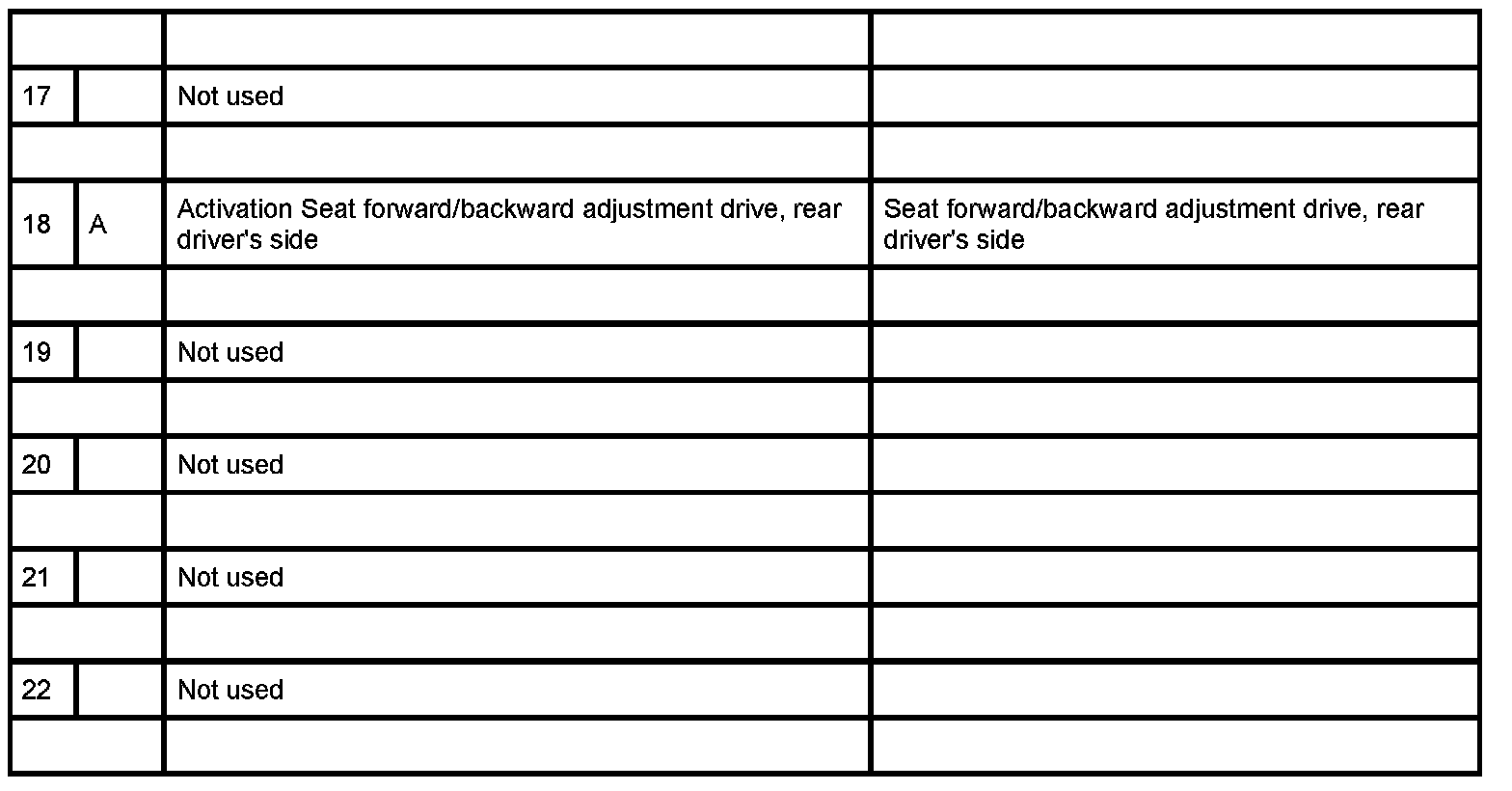

Pin 17 To 22:
