A18 Rear Driver's Side Seat Module (Message Function In Rear Seat Backs)



A18 Rear Driver's Side Seat Module (Message Function In Rear Seat Backs)

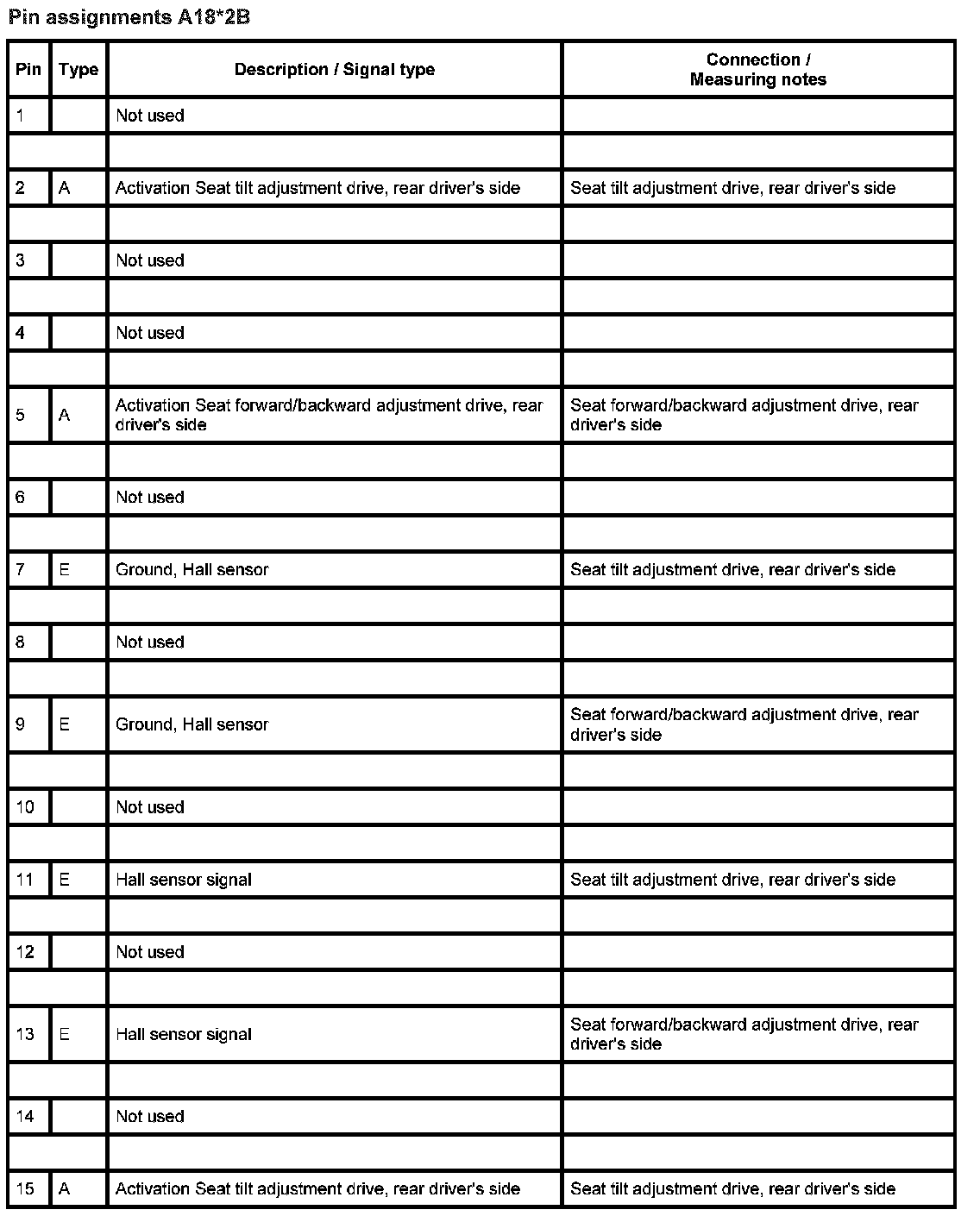

Pin assignments A18*2B


Pin 1 To 15:

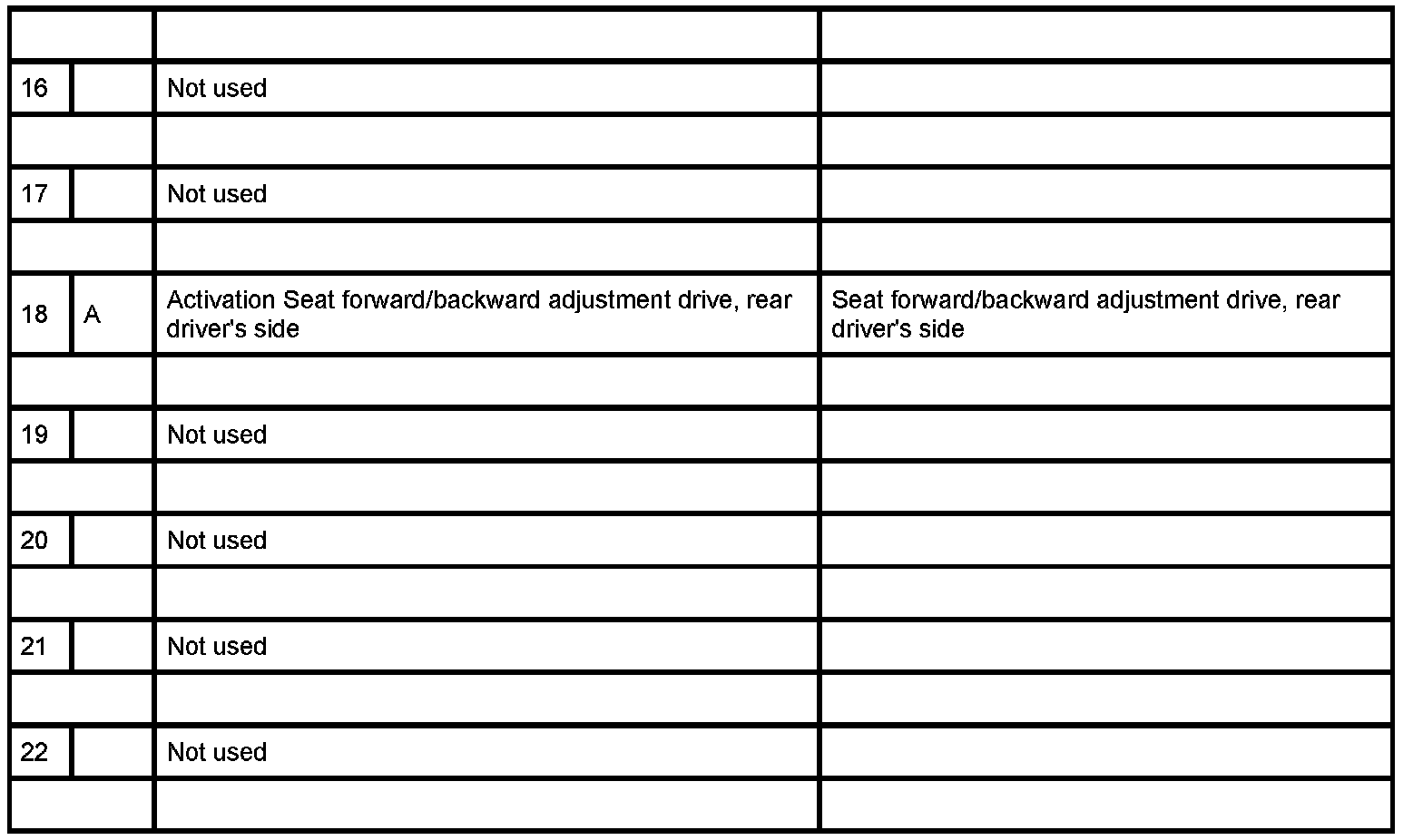

Pin 16 To 22:
