Tools Number 23 2 440 Through 23 4 010


23 2 440 Assembly pin





Note: For installing bearing retaining plate on rear section of transmission casing

Transmission: S5D 200G
Storage location: C9
Order number: 23 2 440 Assembly pin


23 2 450 Drift





In conjunction with: 00 5 500

Note: For deep groove ball bearing in rear section of transmission housing

Transmission: S5D 200G
Storage location: A29
Order number: 23 2 450 Drift


23 2 460 Installation sleeve





Note: For retaining ring on input shaft

Transmission: S5D 200G
Storage location: AS
Order number: 23 2 460 Installation sleeve


23 2 470 Impact bush





Minimum set: Mechanical tools -

Note: For fitting tab washer of securing nut on output flange

Transmission: S6S 420G, S6S 560G
Storage location: A25
Order number: 23 2 470 Impact bush


23 2 480 Impact bush





Minimum set: Mechanical tools

Note: For installing radial seal on output shaft

Transmission: S6S420G, S6S 560G
Storage location: A19
Order number: 23 2 480 Impact bush


23 3 010 Fixture





Minimum set: Mechanical tools

Note: For fitting output flange on output shaft

Transmission: S6S 420G, S6S 560G
Storage location: A26
Order number: 23 3 010 Fixture
Consisting of:
1 = 23 3 011 Adapter spindle
2 = 23 3 012 Pressure sleeve
3 = 23 3 013 Thrust nut incl. bearing


23 3 020 Mounting sleeve





Note: For installing gaiter of selector rod

Transmission: S6S 560G
Storage location: A14, B14
Order number: 23 3 020 Mounting sleeve

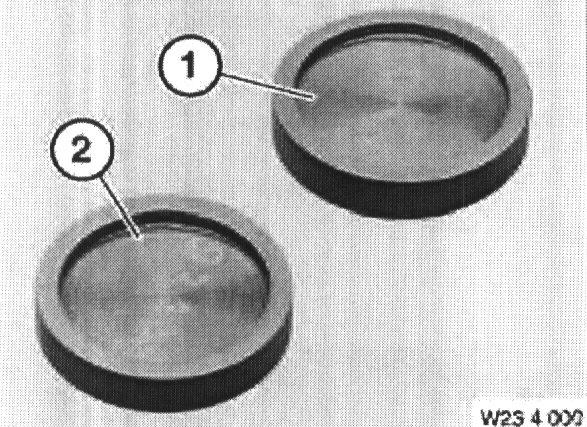

23 4 000 Drift set





Note: For driving shaft seal into transmission

Transmission: GS6-85BG
Order number: 23 4 000 Drift set
Consisting of:
1 = 23 4 001 Drift dia. 67 mm
2 = 23 4 002 Drift dia. 53 mm


23 4 010 Removal tool





Note: For pressing connector out of transmission

Transmission: GS6-85BG
Order number: 23 4 010 Removal tool
