Pin Assignments

Connector Views:

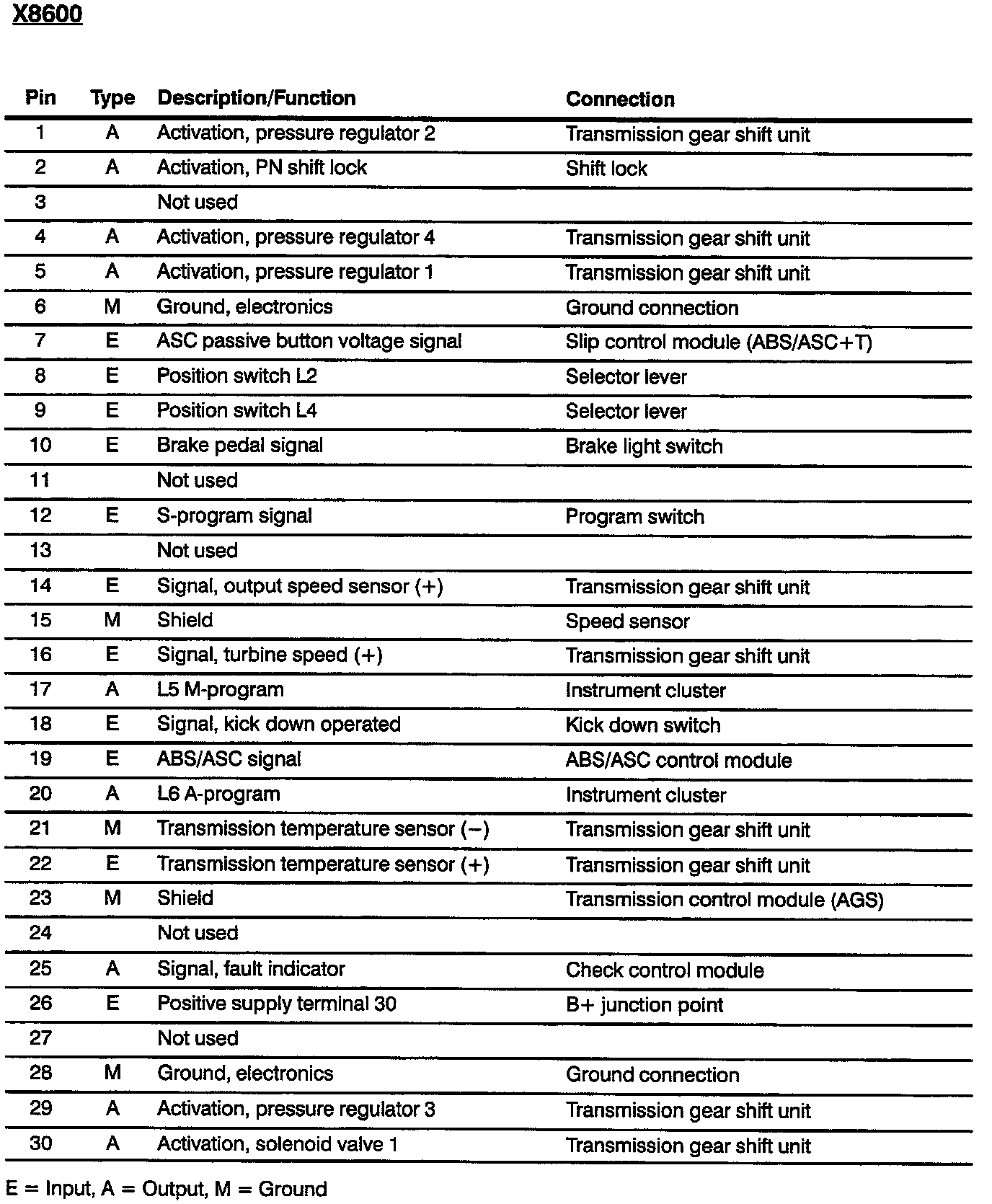

X8600 CONNECTOR (88-PINS, BLACK)

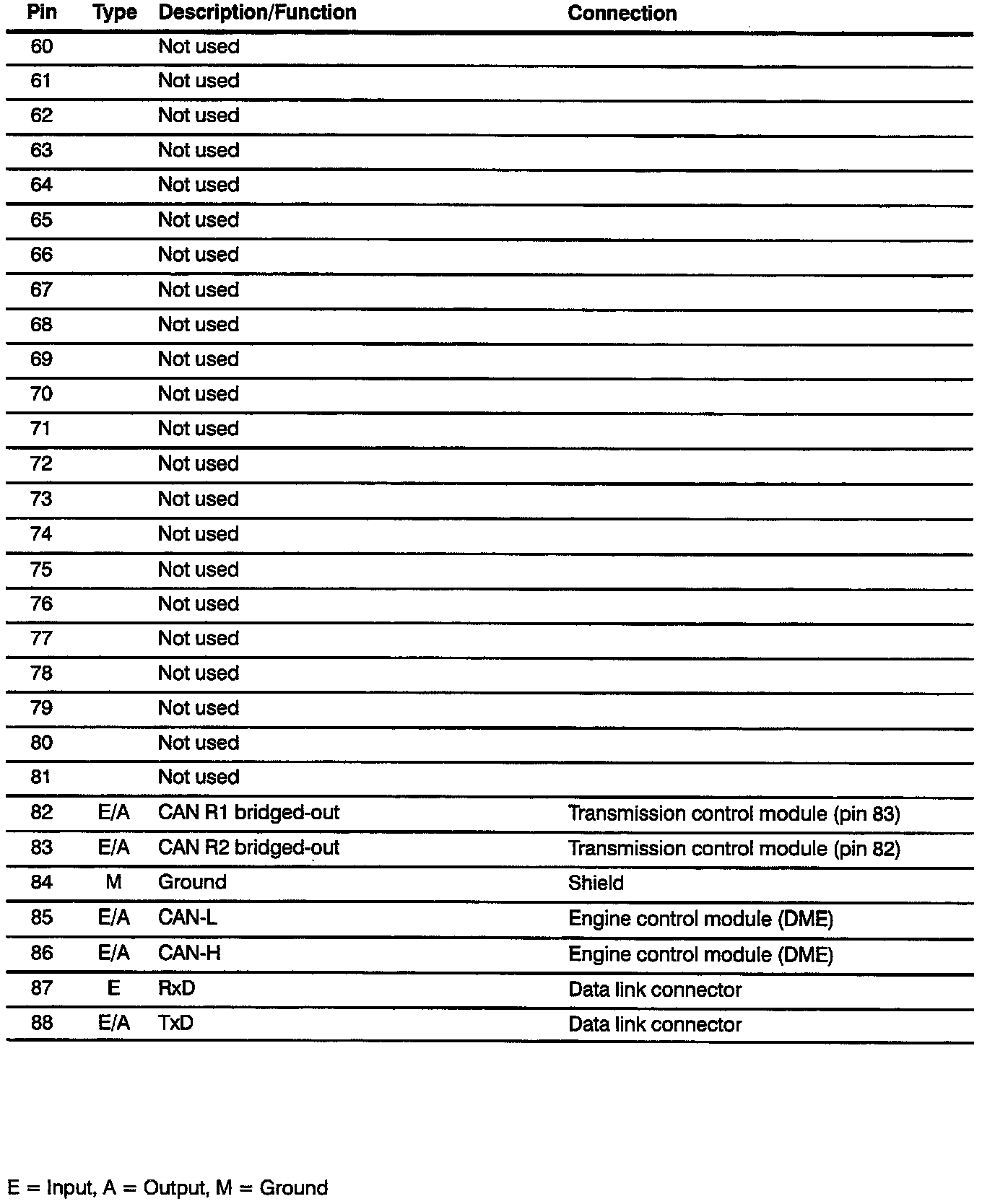

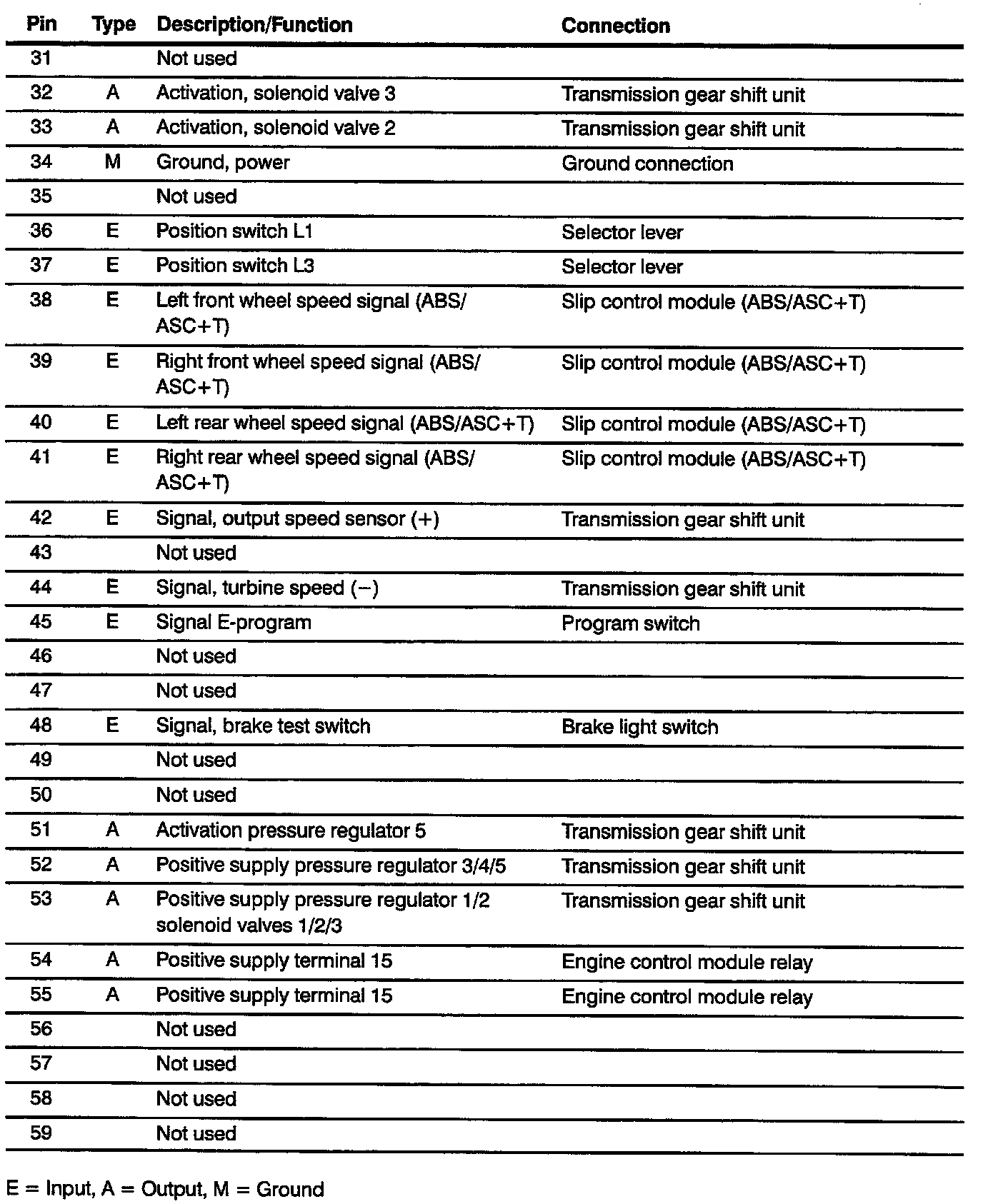

Electronic Transmission Control (AGS: GS 9.22/A5S 560Z): Pin Assignments:




Electronic Transmission Control (AGS: GS 9.22/A5S 560Z): Pin Assignments:




Electronic Transmission Control (AGS: GS 9.22/A5S 560Z): Pin Assignments:
