Engine Control Module: Locations
Control Modules
Engine Control Module (ECM) -J623-

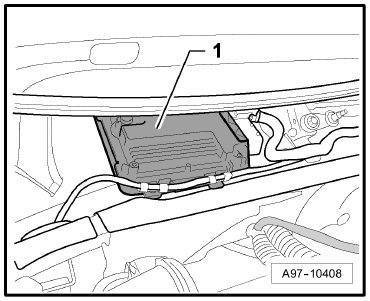

Component Location:
In plenum chamber -1-.

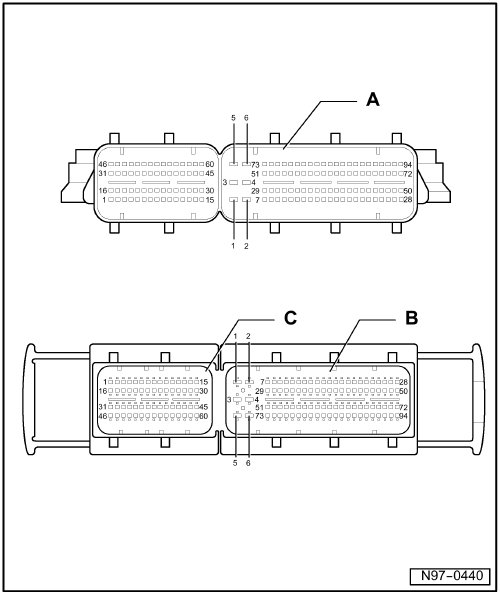

Pin Arrangements
A - Engine Control Module (ECM) -J623-
B - 94-Pin Connector -T94- , on wiring harness
C - 60-Pin Connector -T60- , on wiring harness

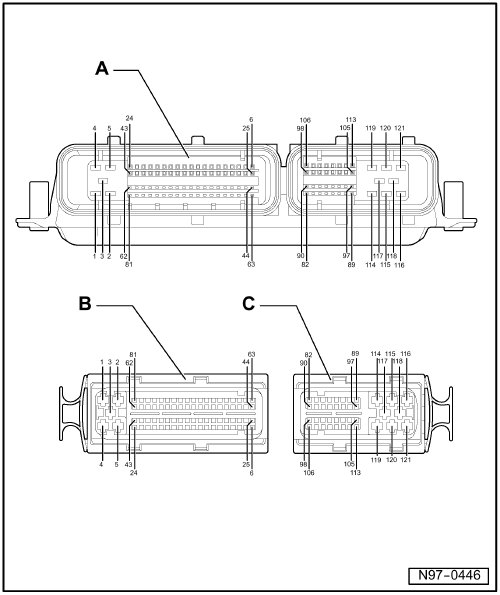

Pin Arrangements 3.2 L V6
A - Engine Control Module (ECM) -J623-
B - 81-Pin Connector -T81- , on wiring harness
C - 40-Pin Connector -T40- , on wiring harness
