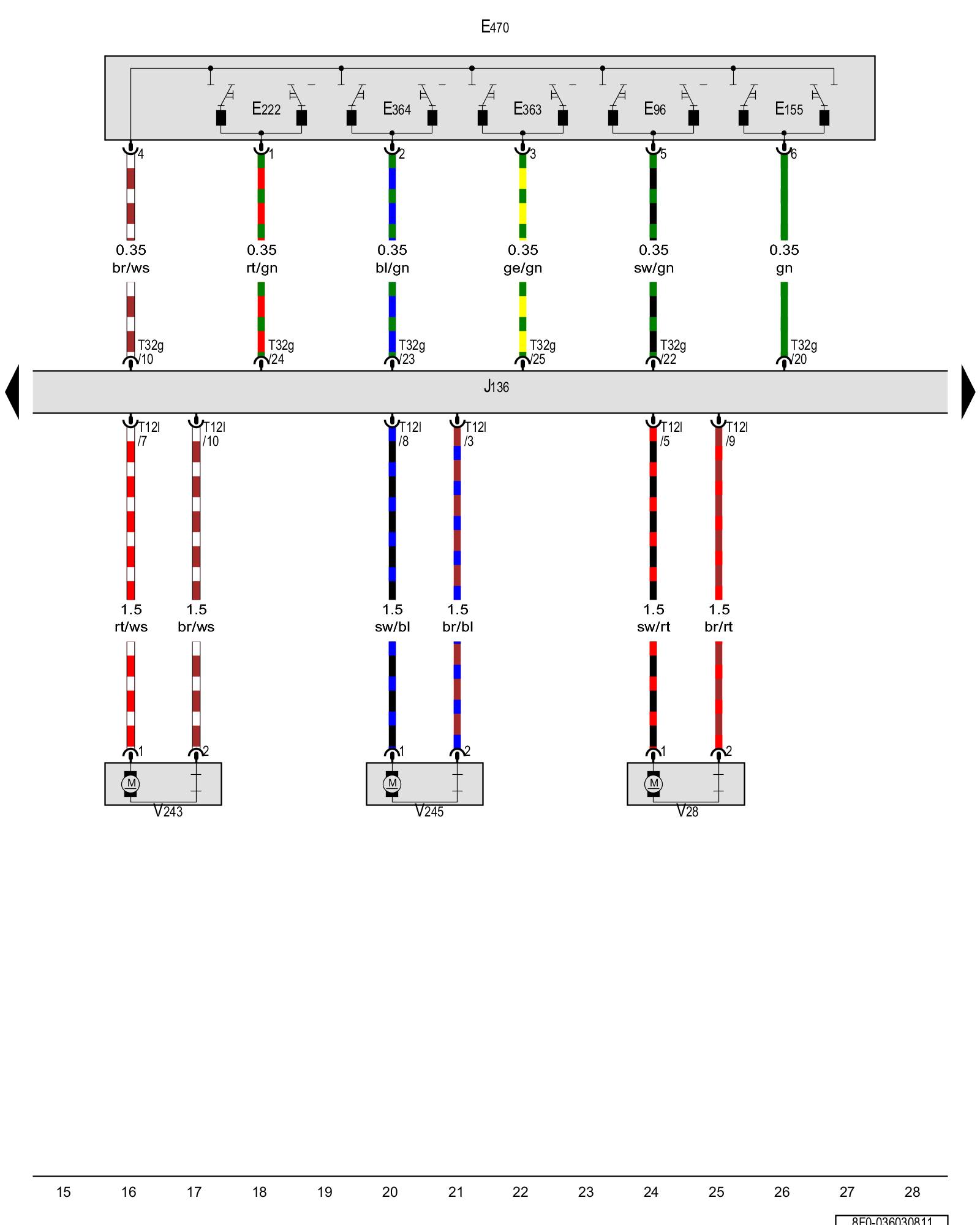

Diagram 36/3 (Tracks 15-28)






IMPORTANT NOTE:
This manufacturer uses "Track" style wiring diagrams.
For information on how to use these diagrams effectively, please refer to Diagram Information and Instructions. Diagram Information and Instructions


Driver seat adjustment control head, Memory seat/steering column adjustment control module, Driver seat forward/back adjustment motor, Driver seat angle adjustment motor, Driver seat height adjustment motor





ws = white
sw = black
ro = red
br = brown
gn = green
bl = blue
gr = grey
li = lilac
ge = yellow
or = orange
rs = pink

E96 - Driver backrest adjustment switch

E155 - Driver headrest adjustment button Power Seat Component Overview

E222 - Driver seat angle adjustment switch Power Seat Component Overview

E363 - Driver seat forward/back adjustment switch Power Seat Component Overview

E364 - Driver seat height adjustment switch Power Seat Component Overview

E470 - Driver seat adjustment control head Power Seat Component Overview

J136 - Memory seat/steering column adjustment control module Overview of Control Modules in interior of vehicle

T12l - 12-pin connector

T32g - 32-pin connector

V28 - Driver seat forward/back adjustment motor Power Seat Component Overview

V243 - Driver seat angle adjustment motor Power Seat Component Overview

V245 - Driver seat height adjustment motor Power Seat Component Overview
