Diagram 74/9 (Tracks 99-112)






IMPORTANT NOTE:
This manufacturer uses "Track" style wiring diagrams.
For information on how to use these diagrams effectively, please refer to Diagram Information and Instructions. Diagram Information and Instructions

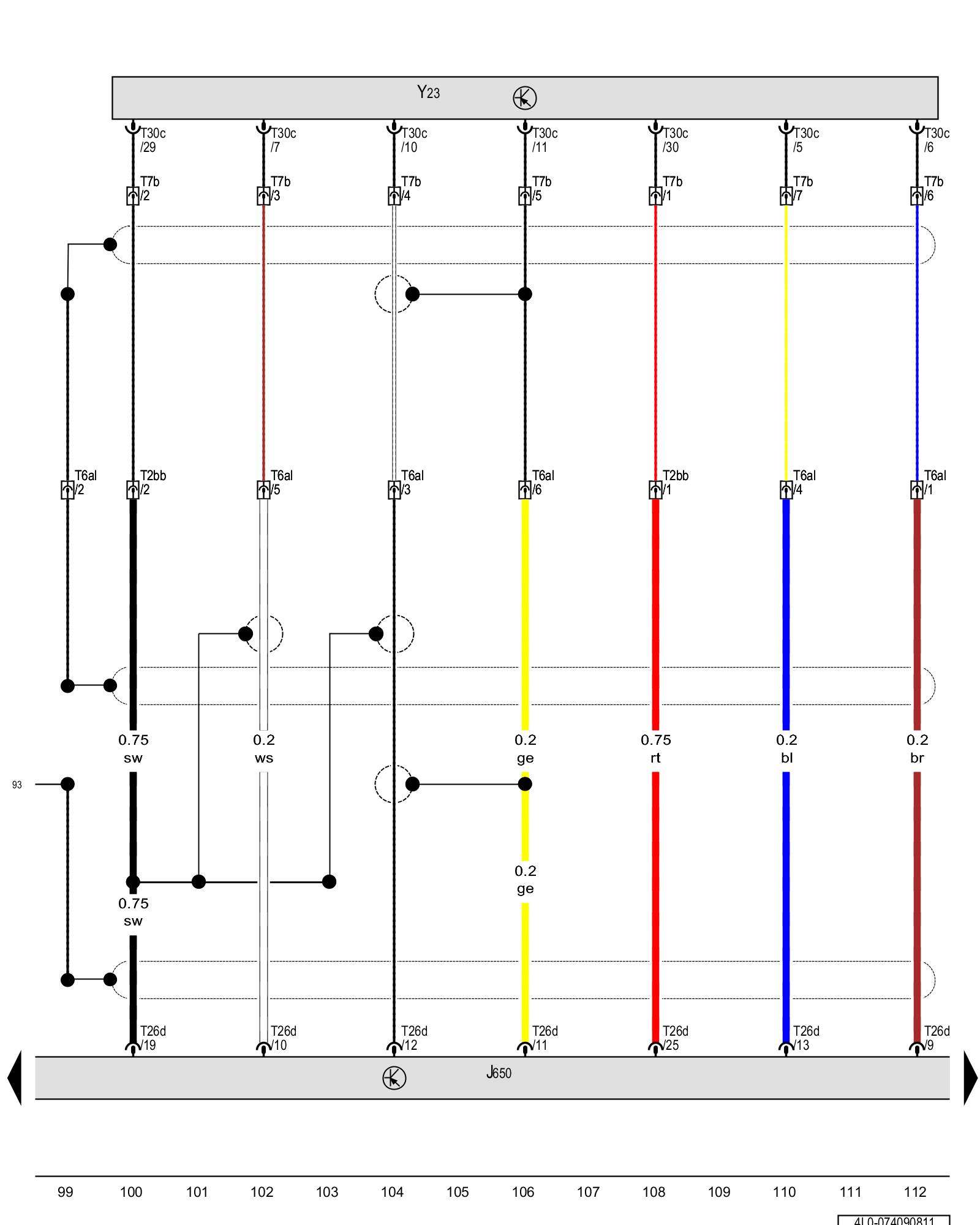

Multimedia system control module, Multimedia display unit 2





ws = white
sw = black
ro = red
br = brown
gn = green
bl = blue
gr = grey
li = lilac
ge = yellow
or = orange
rs = pink

J650 - Multimedia system control module

T2bb - Double connector, under the front passenger seat

T6al - 6-pin connector, under the front passenger seat

T7b - 7-pin connector, in the front passenger seat backrest

T26d - 26-pin connector

T30c - 30-pin connector

Y23 - Multimedia display unit 2

Previous Diagram 74/8 (Tracks 85-98)

Next Diagram 74/10 (Tracks 113-126)
