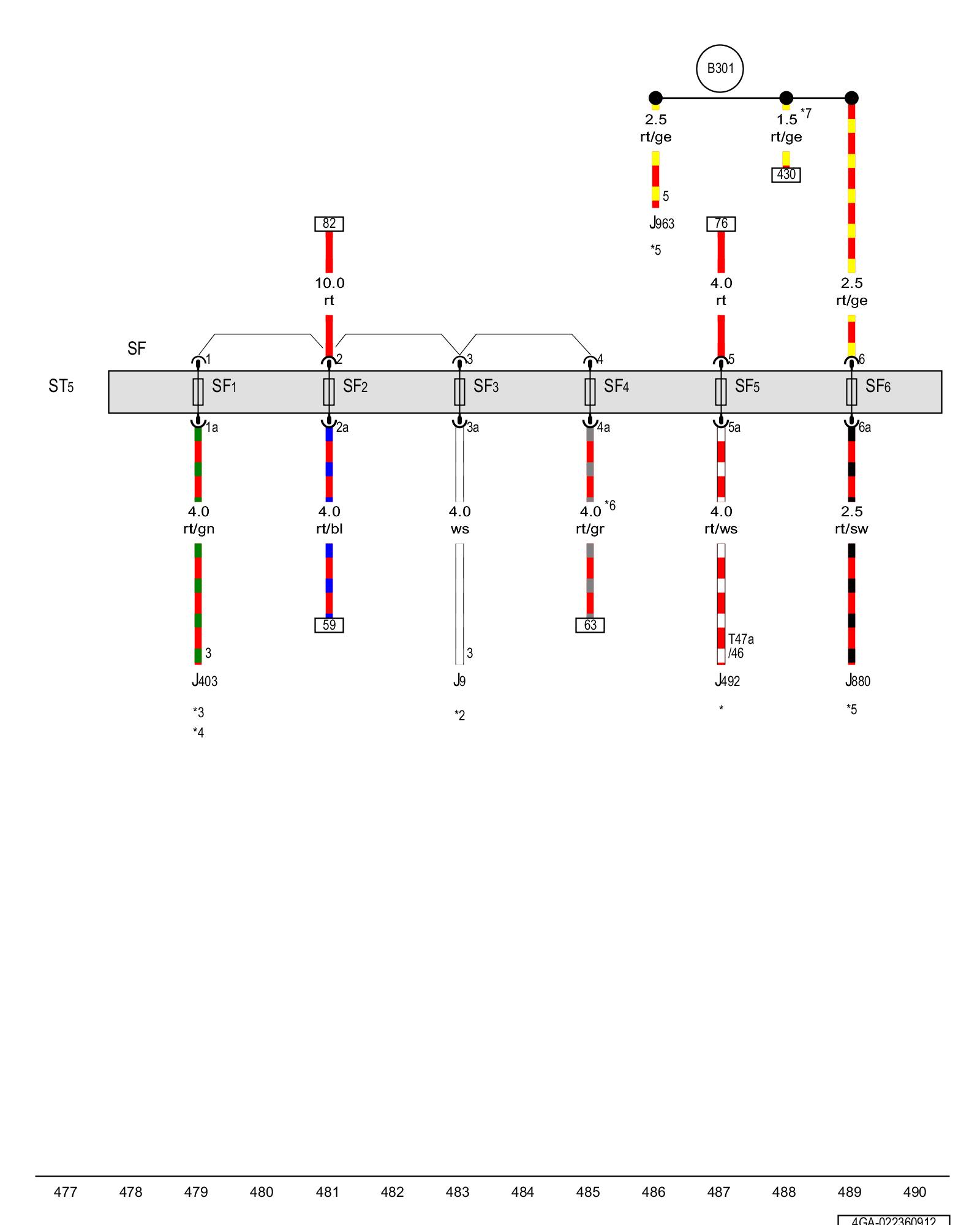

Diagram 22/36 (Tracks 477-490)






IMPORTANT NOTE:
This manufacturer uses "Track" style wiring diagrams.
For information on how to use these diagrams effectively, please refer to Diagram Information and Instructions. Diagram Information and Instructions


Fuse panel F, Fuse panel 5





ws = white
sw = black
ro = red
br = brown
gn = green
bl = blue
gr = grey
li = lilac
ge = yellow
or = orange
rs = pink

J9 - Rear window defogger relay Locations

J403 - Level control system compressor relay Locations

J492 - All wheel drive control module Locations All-Wheel Drive System

J880 - Reducing agent metering system control module

J963 - Reducing agent metering system relay

SF - Fuse panel F, on the relay and fuse carrier in the luggage compartment, right Overview Of Fuses

SF1 - Fuse 1 (on fuse panel F) Overview Of Fuses

SF2 - Fuse 2 (on fuse panel F) Overview Of Fuses

SF3 - Fuse 3 (on fuse panel F) Overview Of Fuses

SF4 - Fuse 4 (on fuse panel F) Overview Of Fuses

SF5 - Fuse 5 (on fuse panel F) Overview Of Fuses

ST5 - Fuse panel 5, black

SF6 - Fuse 6 (on fuse panel F) Overview Of Fuses

T47a - 47-pin connector Locations

(B301) - Positive connection 5 (30) (in main wiring harness)

* - Only for vehicles with all wheel drive

*2 - Refer to applicable standard equipment wiring diagram

*3 - Only for vehicles with level control system

*4 - Refer to applicable wiring diagram

*5 - Refer to applicable engine wiring diagram

*6 - only for vehicles with 400 W voltage stabilizer

*7 - Depending on equipment
