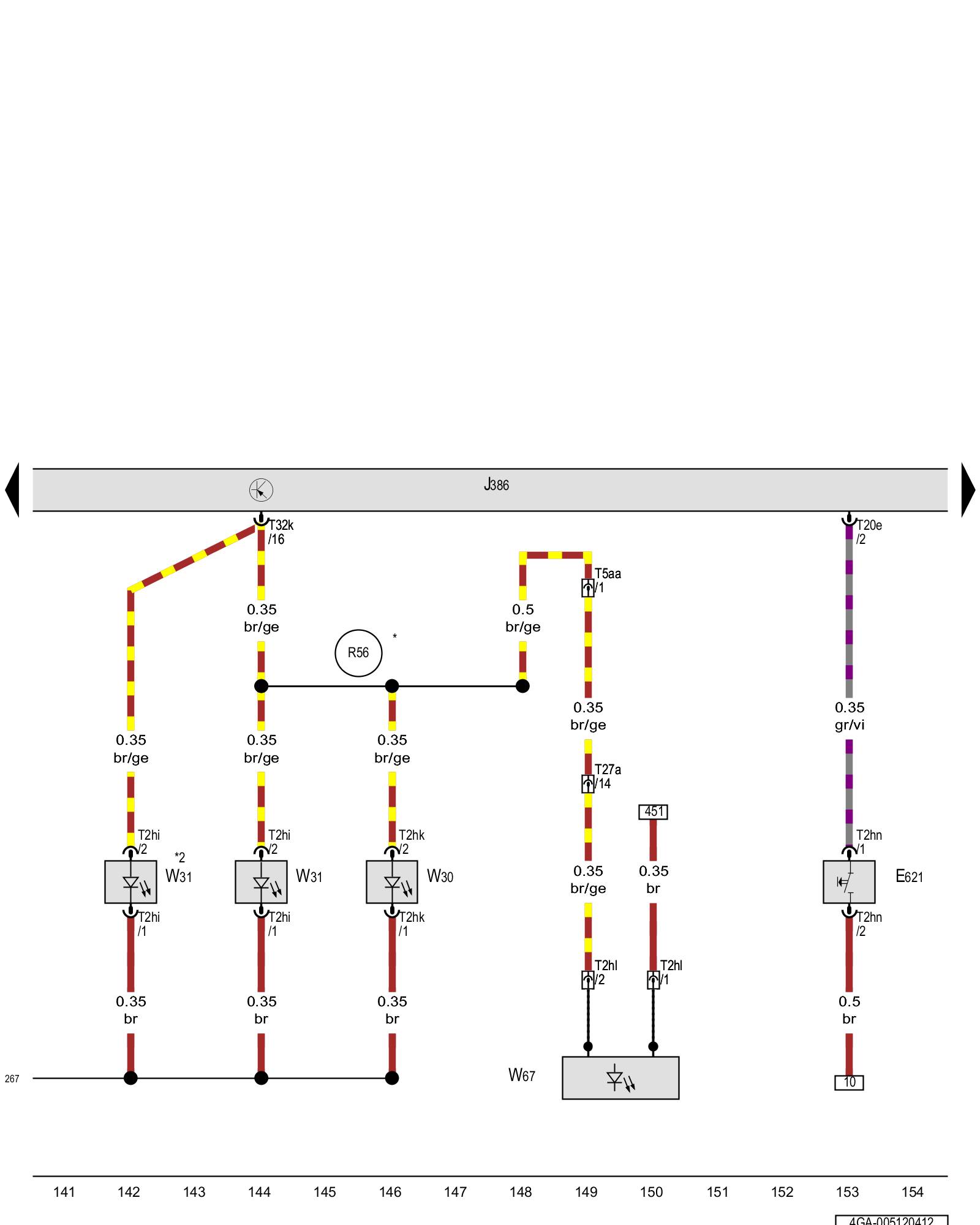

Diagram 5/12 (Tracks 141-154)






IMPORTANT NOTE:
This manufacturer uses "Track" style wiring diagrams.
For information on how to use these diagrams effectively, please refer to Diagram Information and Instructions. Diagram Information and Instructions


Driver window lowering microswitch, Driver door control module, Driver door warning lamp, Left front entry lamp, Fiber optic cable for left front sill panel ambient lighting





ws = white
sw = black
ro = red
br = brown
gn = green
bl = blue
gr = grey
li = lilac
ge = yellow
or = orange
rs = pink

E621 - Driver window lowering microswitch

J386 - Driver door control module

T2hi - Double connector

T2hk - Double connector

T2hl - Double connector

T2hn - Double connector

T5aa - 5-pin connector, in the left front door

T20e - 20-pin connector Driver's Door Control Module -J386-

T27a - 27-pin connector, on the left A-pillar

T32k - 32-pin connector Driver's Door Control Module -J386-

W30 - Driver door warning lamp

W31 - Left front entry lamp

W67 - Fiber optic cable for left front sill panel ambient lighting

(267) - Ground connection 2 (in driver door wiring harness)

(R56) - Entry lamp connection (in driver door wiring harness)

* - Only for vehicles with auxiliary lamps

*2 - Only for vehicles without auxiliary lamps
