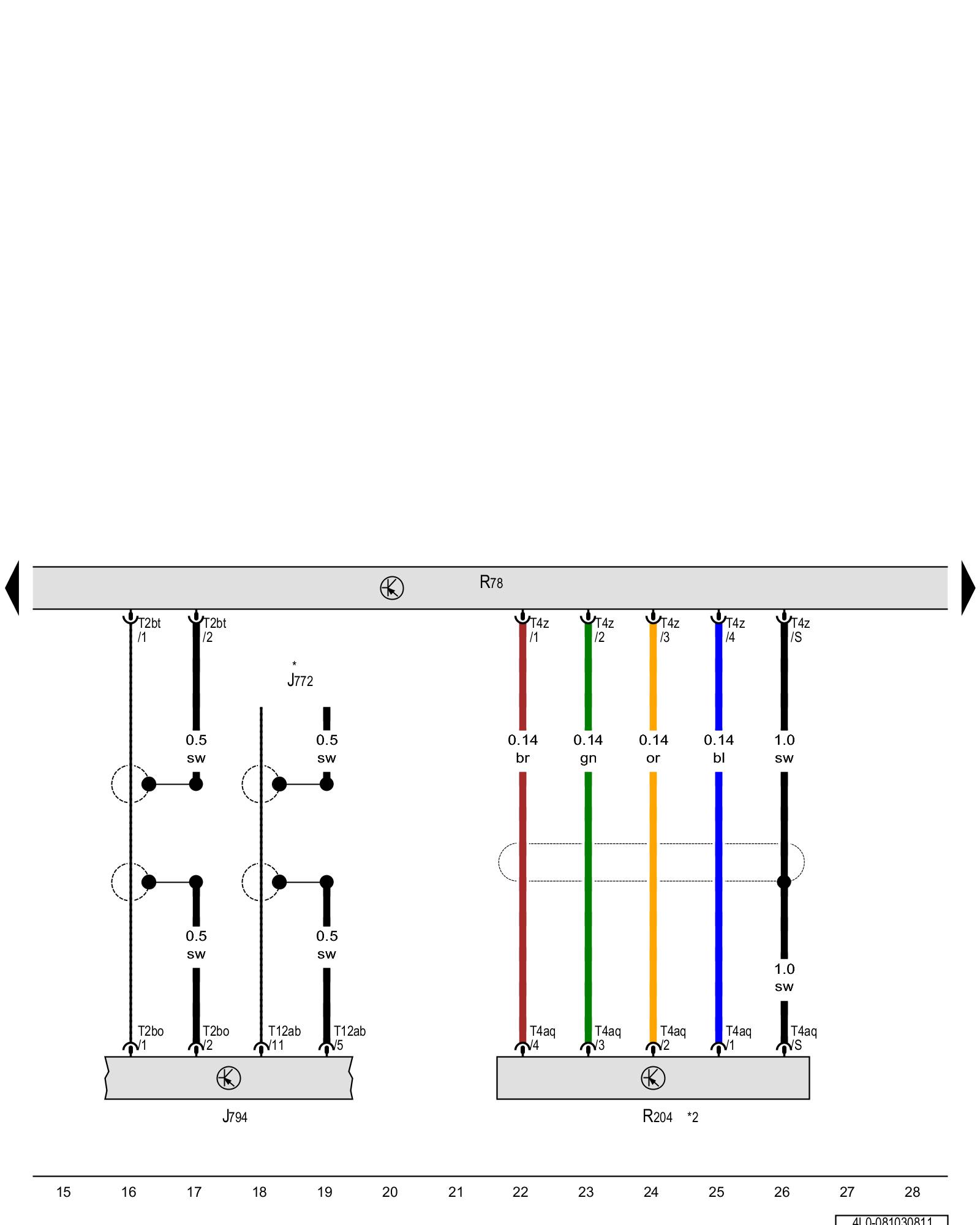

Diagram 81/3 (Tracks 15-28)






IMPORTANT NOTE:
This manufacturer uses "Track" style wiring diagrams.
For information on how to use these diagrams effectively, please refer to Diagram Information and Instructions. Diagram Information and Instructions


TV tuner, TV card reader





ws = white
sw = black
ro = red
br = brown
gn = green
bl = blue
gr = grey
li = lilac
ge = yellow
or = orange
rs = pink

J772 - Rearview camera system control module Overview Of Control Modules

J794 - Information electronics control module 1 Component Locations

R78 - TV tuner Overview Of Control Modules

R204 - TV card reader

T2bo - Double connector

T2bt - Double connector

T4aq - 4-pin connector

T4z - 4-pin connector

T12ab - 12-pin connector

* - Only for vehicles with a rearview camera system

*2 - Only for vehicles with Japan equipment
