Gear Sets, Adjustments and Markings
Gear Sets, Adjustments and Markings

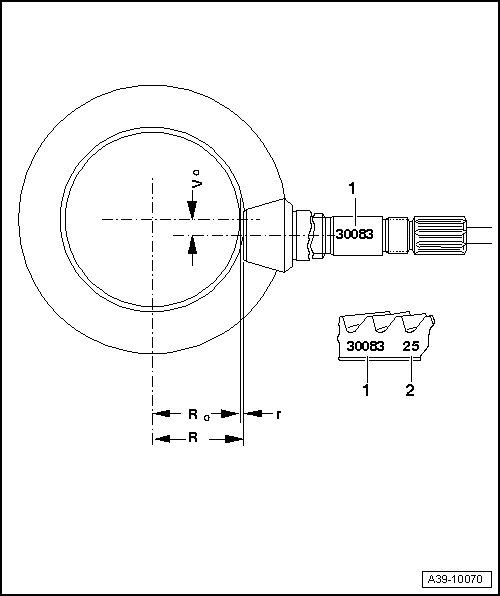

1 - Pairing number "30083" for gearing set
• Pairing number is made up of only four numbers
2 - Dimension "r" is based on the master gauge used on the test bench during production. Dimension "r " is always given in 1/100 mm. Example: "25" means r = 0.25 mm
Ro - Length of test machine master gauge used
Ro - Ring gear-dia. 182 mm = 59.65 mm
R - Actual dimension between ring gear axis and face of drive pinion in position of quietest running for this gear set.
Vo - Hypoid offset
