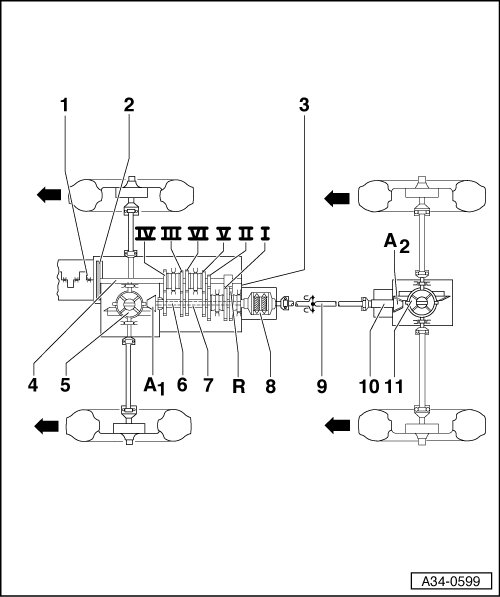

Transmission Overview
Transmission Overview
• - Arrows - point in direction of travel.
1 - Engine
2 - Clutch
3 - Manual transmission
4 - Input shaft (main shaft)
5 - Front Differential
6 - Front drive pinion (output shaft)
7 - Hollow shaft
8 - Center differential
9 - Driveshaft
10 - Rear drive pinion
11 - Rear differential
I - 1st gear
II - 2nd gear
III - 3rd gear
IV - 4th gear
V - 5th gear
VI - 6th gear
R - Reverse gear
A1 - Front Final Drive
A2 - Rear Final Drive
