Display Group 014




Display Group 014:

The activation of Coolant Fan -V7-, the signal from Sensor for air quality -G238- and the request for fresh or recirculated air mode

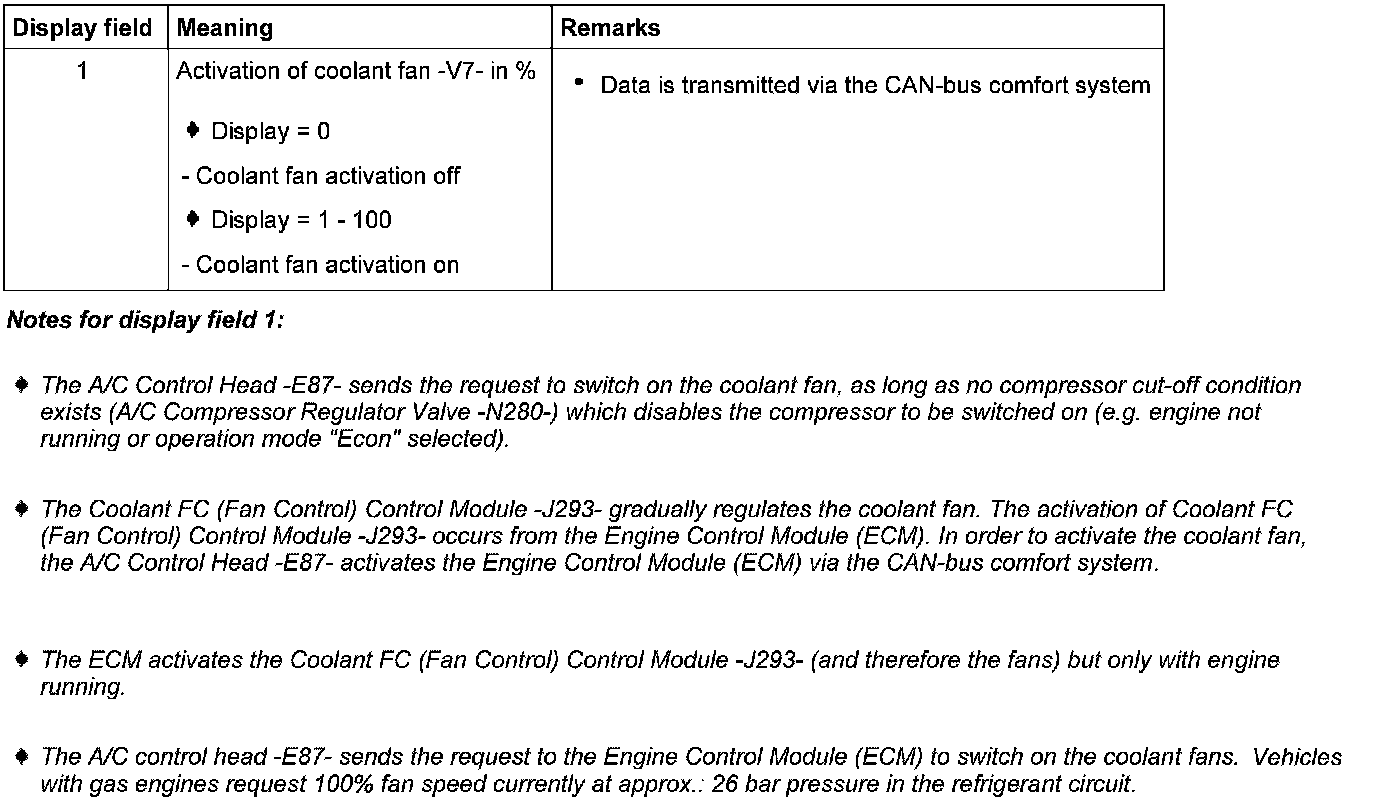

Display Field 1:

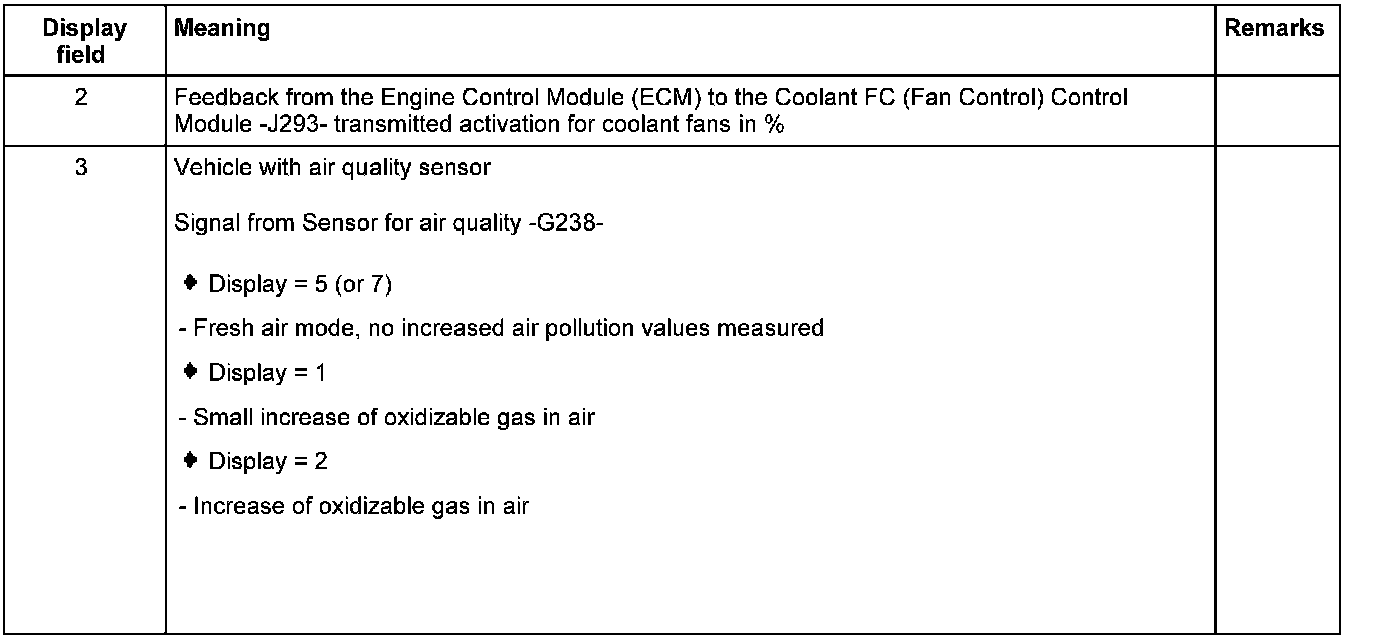

Display Field 2 - 3 Part 1:

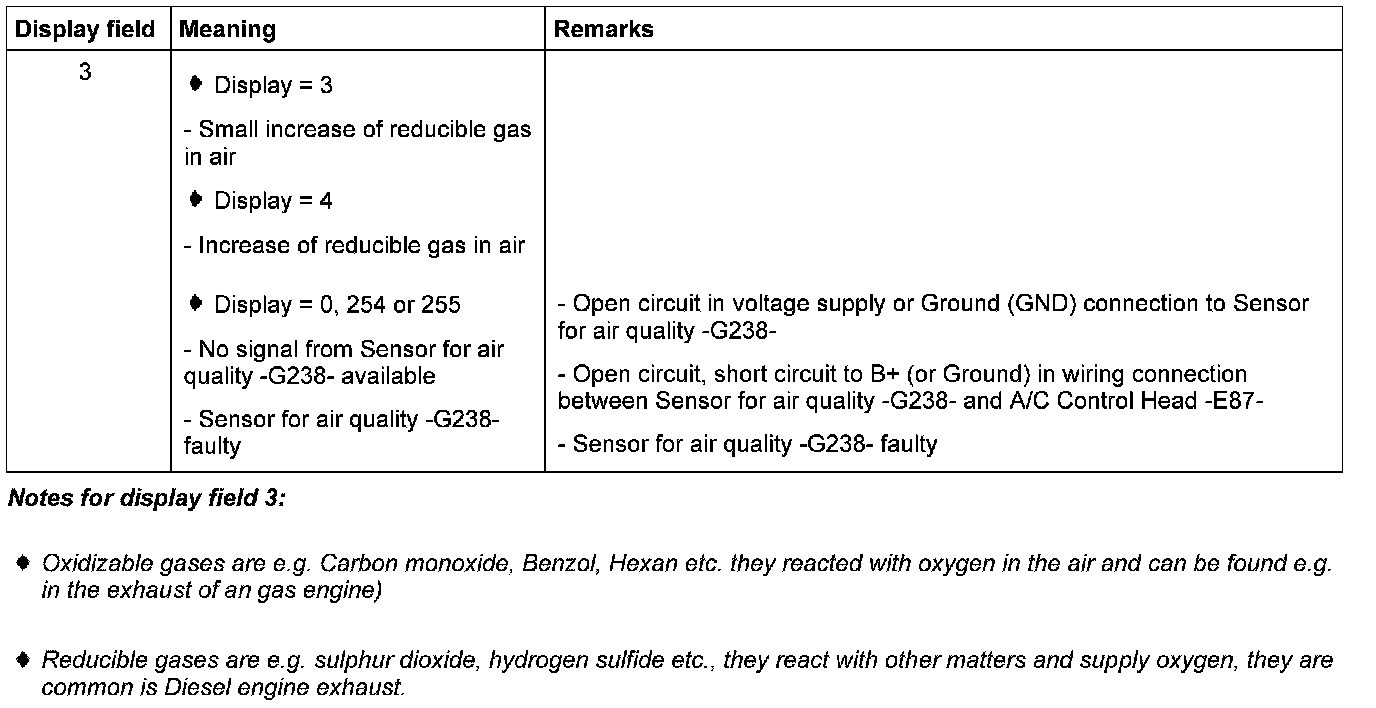

Display Field 2 - 3 Part 2:

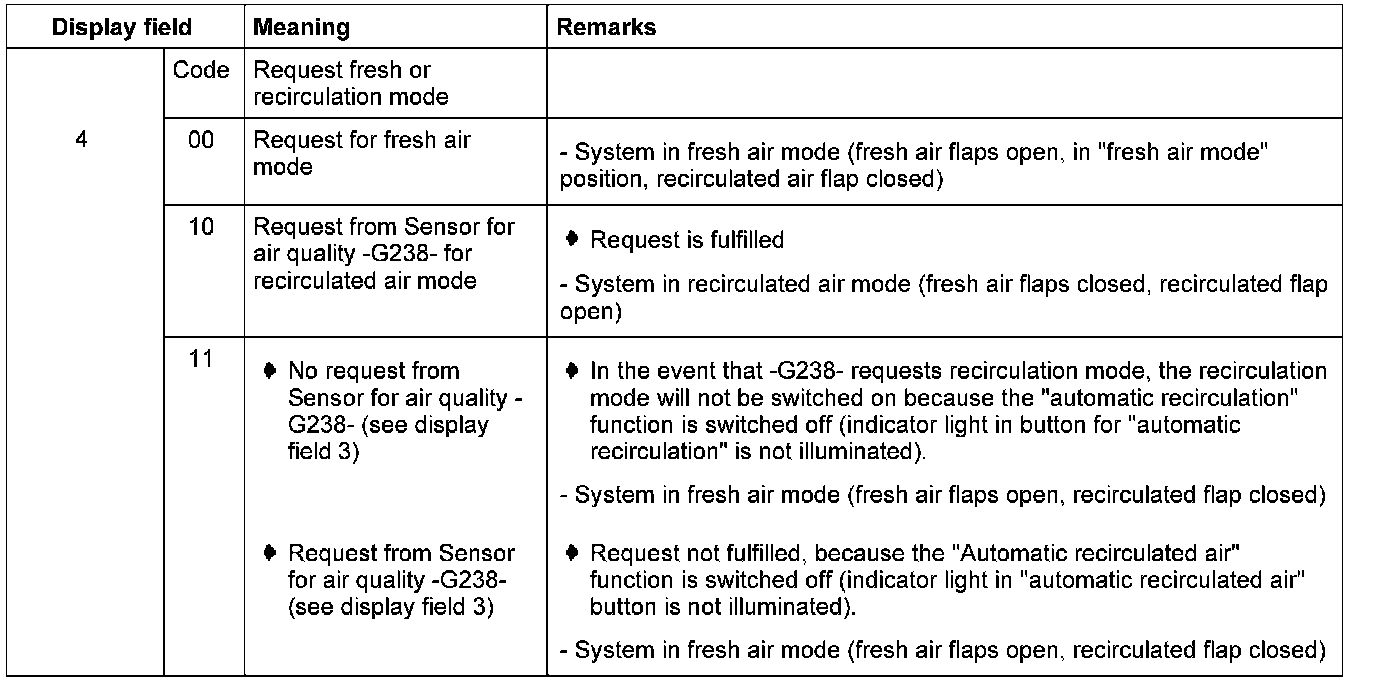

Display Field 4 Part 1:

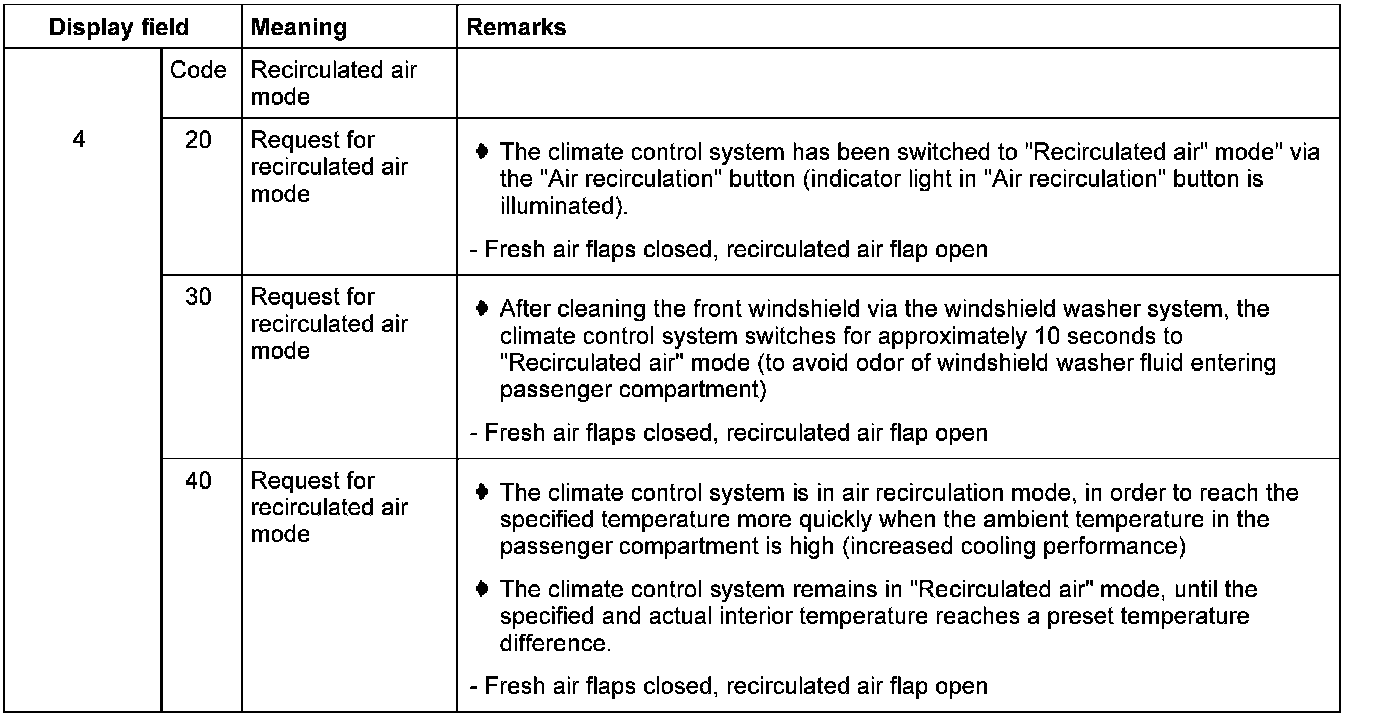

Display Field 4 Part 2:

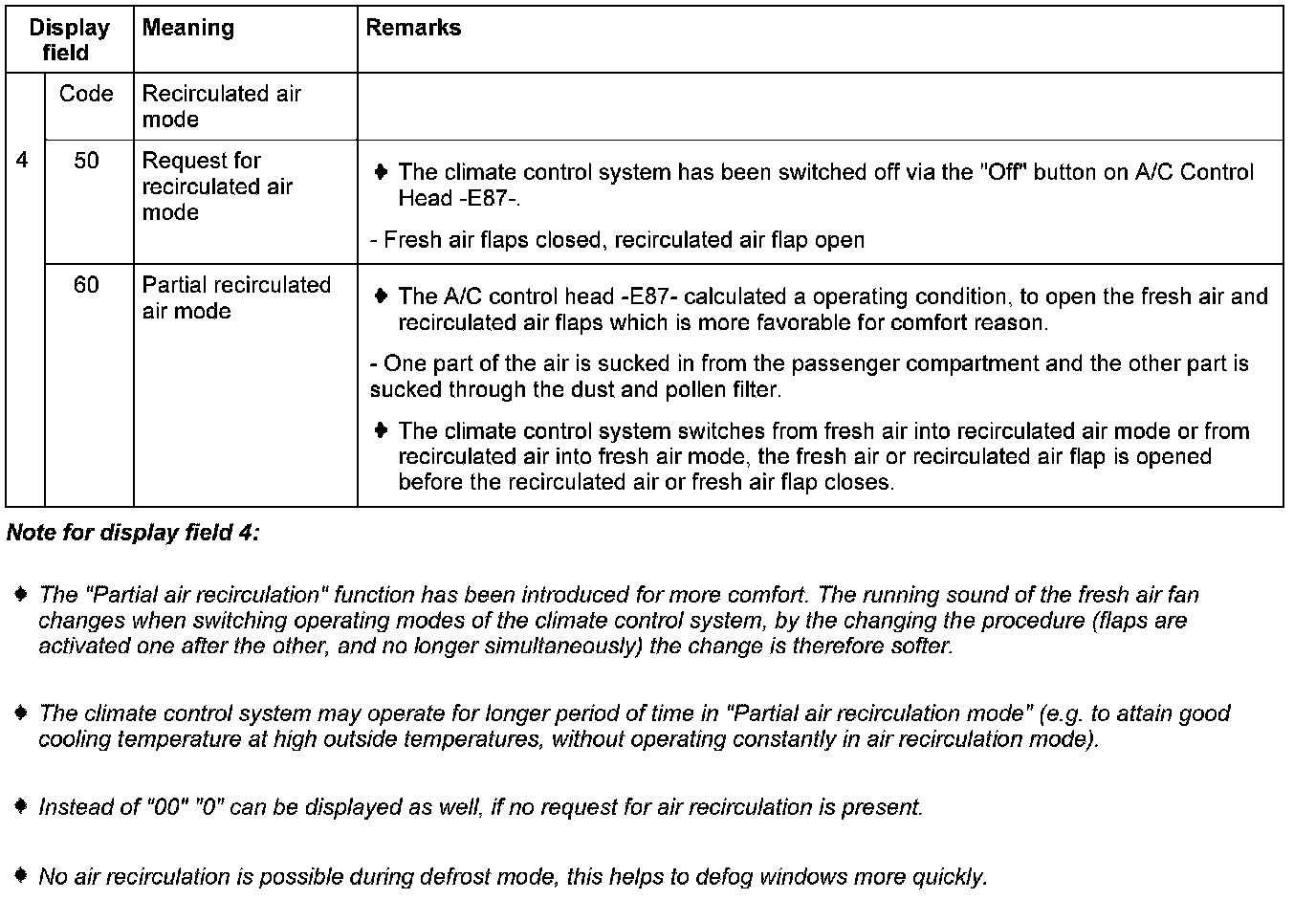

Display Field 4 Part 3:




Display Field 4 Part 4:
